Schrank
Der Schrank ist aus verzinktem Stahlblech gefertigt, der Rahmen des Schranks besteht aus Aluminiumprofilen. Der Schrank ist innen mit einer 25 mm dicken Schicht aus schalldämmendem Material beschichtet. Am Schrank befinden sich kreisförmige Muffen mit einschneidigen Dichtungen zum Anschluss von flexiblen Schläuchen oder Rundrohren. Die einzelnen Platten sind austauschbar.
Laufrad
ist radial mit rückwärts gekrümmten Schaufeln und ist statisch und dynamisch ausgewuchtet. Das Laufrad wird direkt auf den Außenrotor des Motors gepresst.

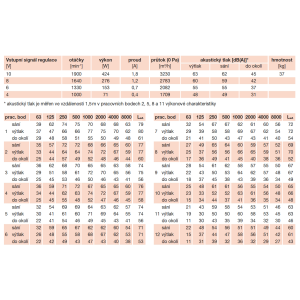

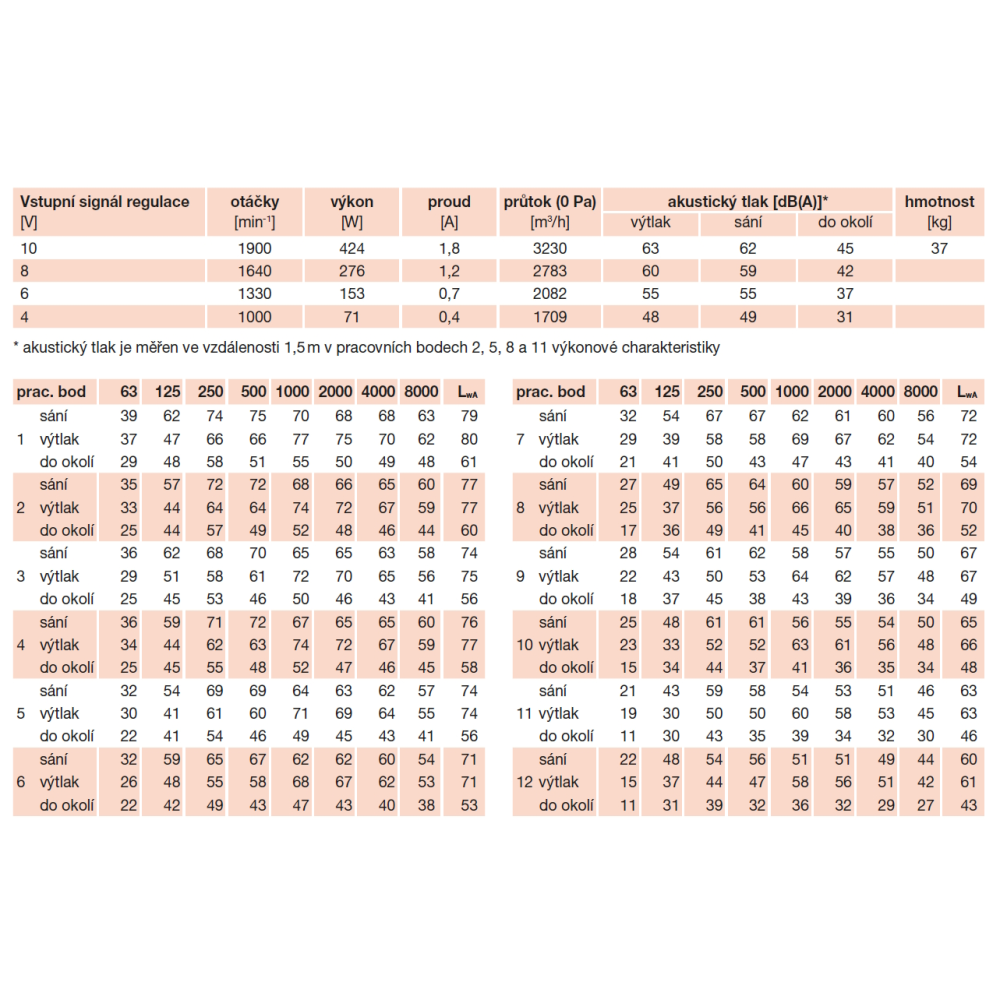

Motor
EC-Motor mit thermischem Überlastungsschutz. Betriebstemperatur -20 bis +40 ºC. CVAB Ventilatormotoren sind 1-phasig für 230 V, CVAT sind 3-phasig für 400 V. Schutzart IP44 (CVAB) oder IP54 (CVAT).
Klemmen
befindet sich an der Vorderseite des Schrankes, Schutzart IP55.

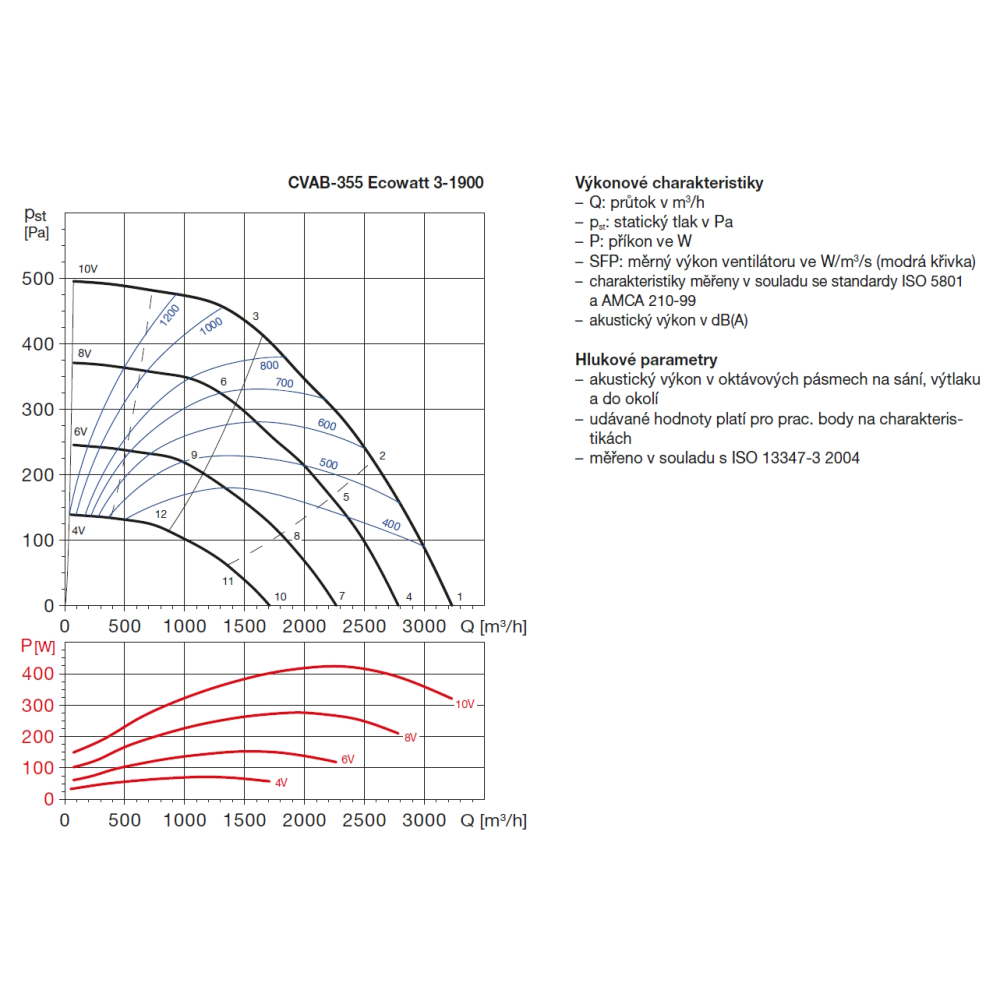

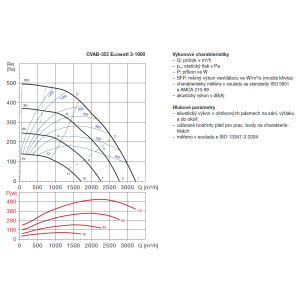

Drehzahlregelung
erfolgt über ein Potentiometer in der Klemmleiste oder über eine externe REB Ecowatt-Steuerung. Zusätzlich kann ein analoges 0-10 V Steuersignal von einem Temperatur-, Feuchte-
oder CO2-Sensor verwendet werden.
Montage
Nur in der in der Abbildung gezeigten Position mit horizontaler Motorachse. Die Position des Auslaufstutzens kann während der Installation geändert werden, indem die Stutzenplatte mit einer seitlichen oder oberen Vollplatte ausgetauscht wird.
Hinweise
Die Ventilatoren sind für die Belüftung von Wohnhäusern, sozialen Einrichtungen, Büros und Geschäftsräumen konzipiert. Bei der Installation in der Laibung können bequem Flexkopf, Armaturen, Abzweigdosen und Plattenventile verwendet werden. Die Ventilatoren können in Verbindung mit einem Kontakthygrostat oder einem Hygrostat in Kombination mit einem Thermostat zur Belüftung von Feuchträumen eingesetzt werden.
Durch die Einhaltung dieser Anleitung sollte kein Risiko entstehen, dass die Sicherheit, die Gesundheit und die Umwelt in Übereinstimmung mit den Richtlinien der EU (mit der CE-Kennzeichnung) betrifft. Das Gleiche gilt für die sonstigen Produkte, die in der Anlage oder bei der Installation verwendet wurden. Nehmen Sie die nachfolgenden Hinweise ernst:
• Halten Sie die Sicherheitsanweisungen ein, damit es nicht zu Schäden an der Anlage oder zur Gefährdung der Gesundheit von Personen kommt.
• Die in dieser Anleitung aufgeführten technischen Informationen dürfen nicht geändert werden.
• Es ist verboten, in den Motor der Anlage einzugreifen.
• Damit die Anlage den Richtlinien der EU entspricht, muss die Anlage in Übereinstimmung mit den geltenden Vorschriften an das Elektronetz angeschlossen werden,.
• Die Anlage muss in einer solchen Weise installiert werden, damit unter normalen Betriebsbedingungen es nicht zu einem Kontakt mit irgendeinem beweglichen Teil und/oder einem spannungsführenden Teil kommen kann.
• Die Anlage entspricht den geltenden Vorschriften für den Betrieb von elektrischen Anlagen.
• Vor jedem Eingriff in das Gerät ist es immer notwendig, es von der Stromversorgung zu trennen.
• Bei der Handhabung sowie der Wartung müssen geeignete Werkzeuge verwendet werden.
• Die Anlage darf nur für die Zwecke verwendet werden, für die sie bestimmt ist.
• Diese Anlage dürfen keine Kinder jünger als 8 Jahre und keine Personen mit verringerten physischen, sinnlichen oder mentalenFähigkeiten oder einem Mangel an Erfahrungen und Kenntnissen verwenden, wenn sie nicht unter der Beaufsichtigung einer verantwortlichen Person stehen oder wenn sie nicht ausreichend über die sichere Verwendung der Anlage belehrt wurden und bei denen es nicht zu einem Verständnis der damit verbundenen Risiken kommen kann. Der Benutzer muss absichern, dass Kinder nicht mit der Anlage spielen können. Die Reinigung und Wartung der Anlage dürfen Kinder nicht ohne Aufsicht durchführen.
