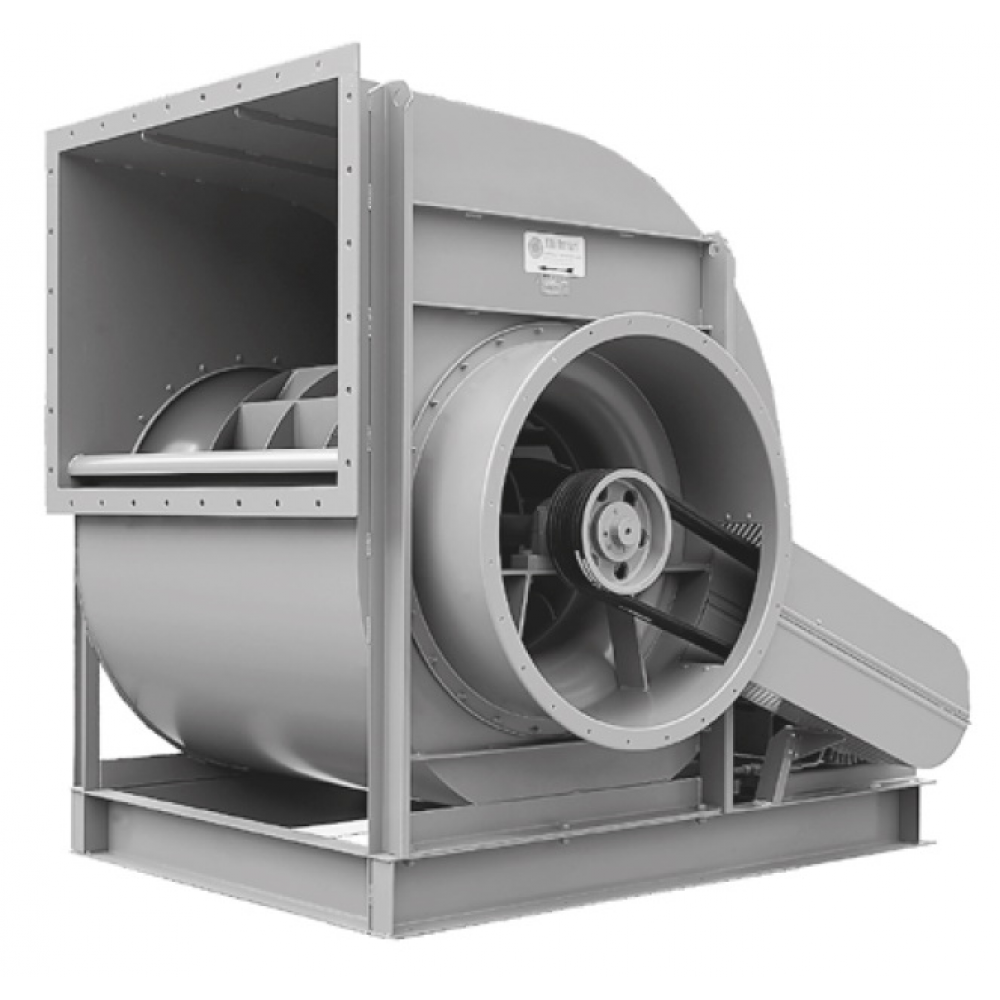

DFM-Radialventilatoren mit Riemenantrieb

Informationen

Wahlweise saugendes Radialgebläse mit riemen- oder kupplungsgetriebenem Motor. Hergestellt aus Stahlblech, geschützt mit Kataphorese-Grundierung und Polyurethan-Lackierung. Ausgelegt für Dauerbetrieb, Lufttemperatur von -20 °C bis +40 °C (bis zu +60 °C bei Verwendung von C3-Lagern).

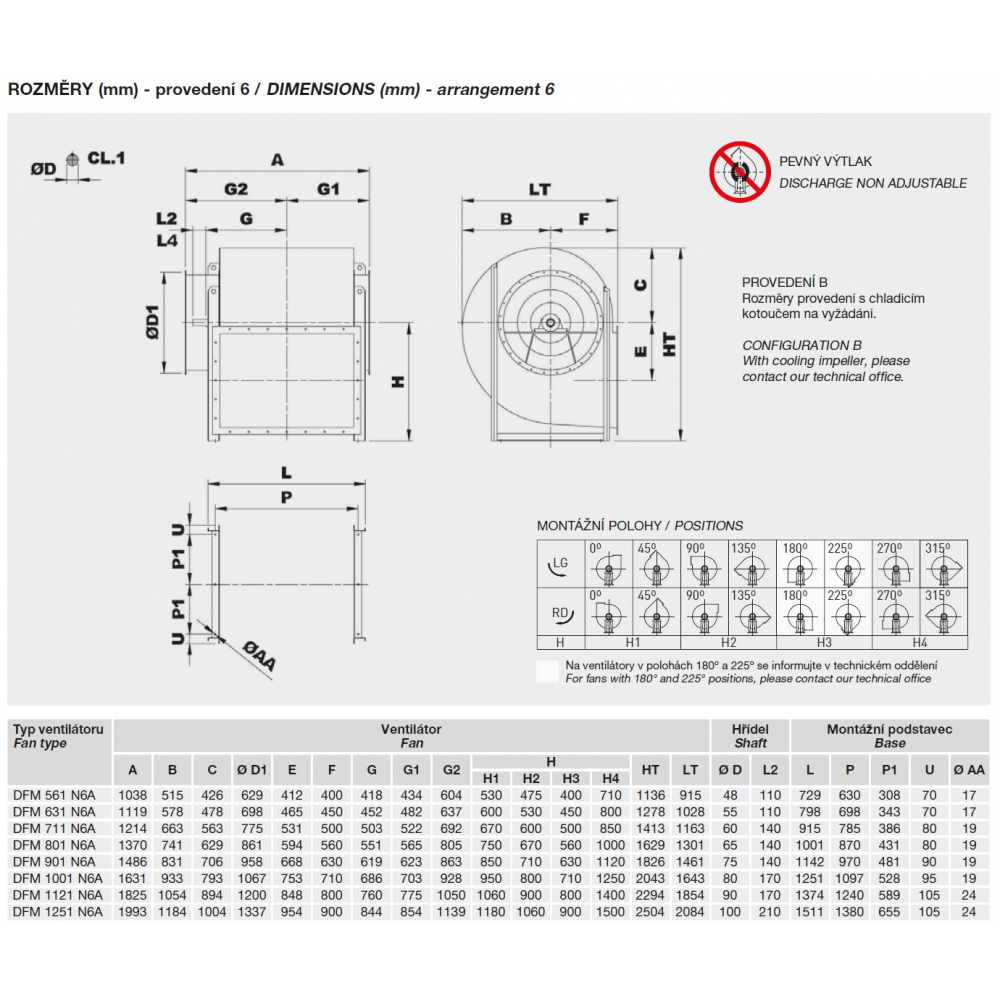

Montagevorrichtungen:

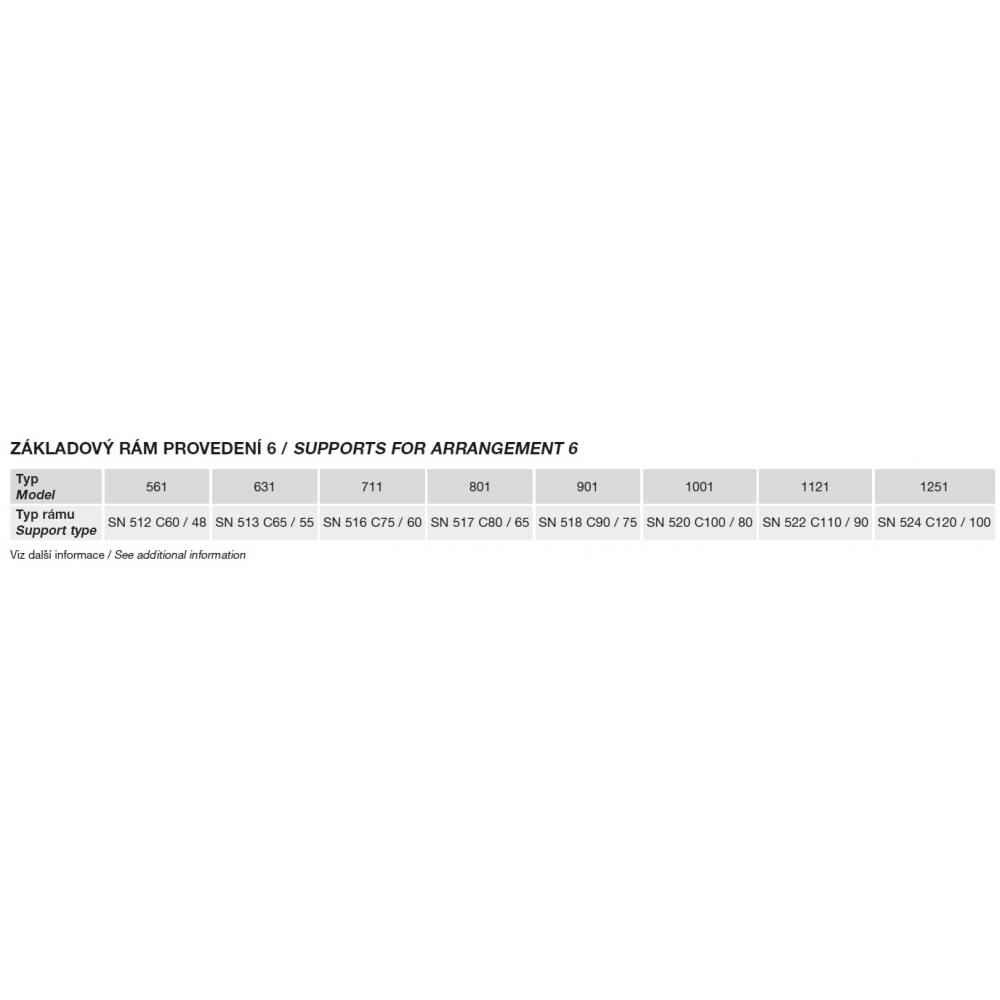

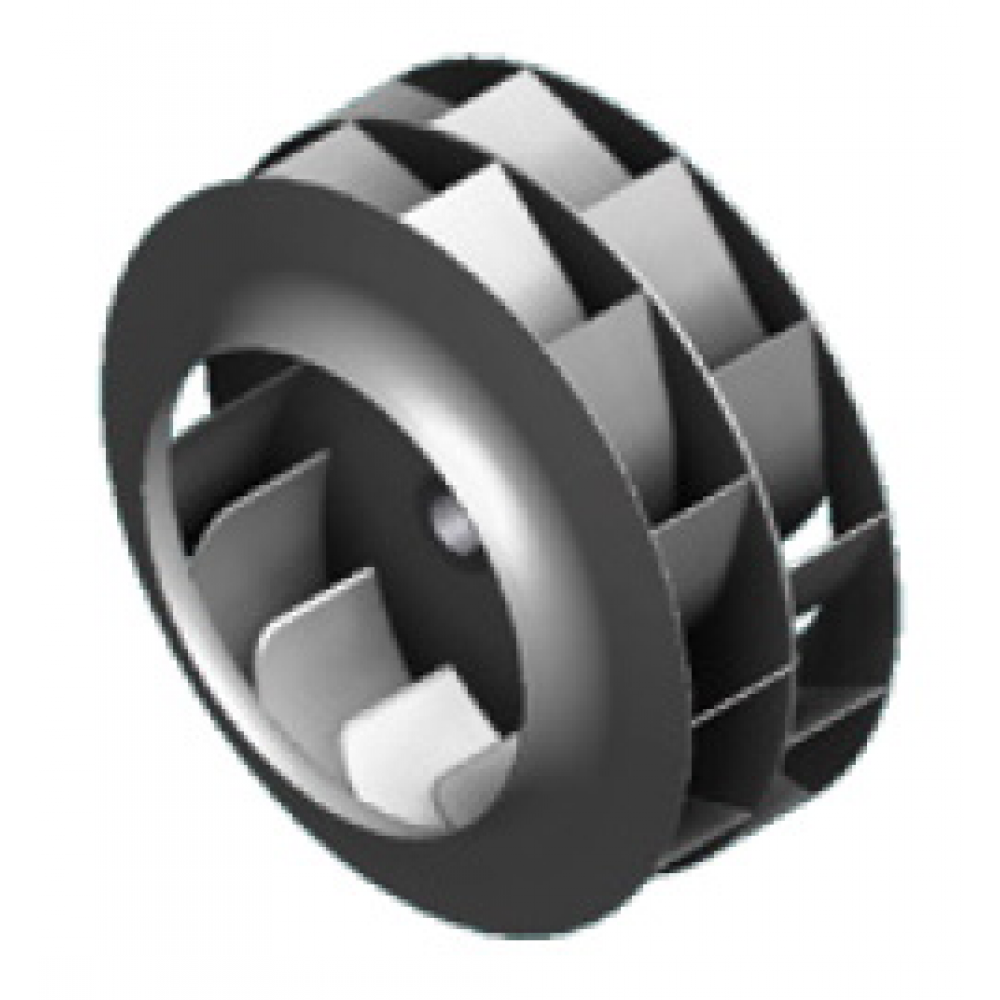

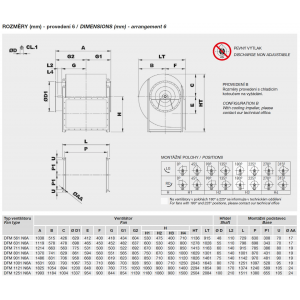

- VORSCHRIFT 6: Laufrad mit Welle in Lagern auf beiden Seiten des Spiralgehäuses montiert.
- VORSCHRIFT 17: Für Kupplung, wie Ausführung 6, jedoch mit Motorfuß.

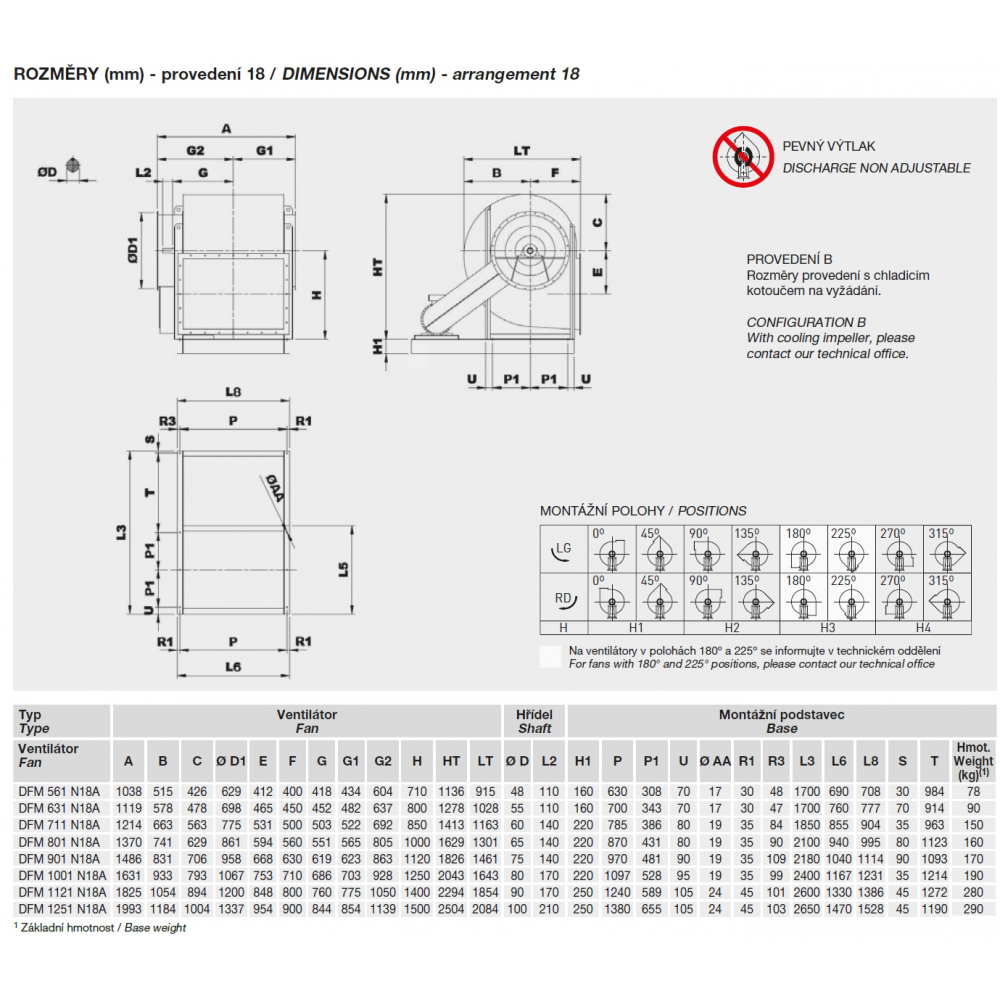

- BESTIMMUNG 18: Wie Ausführung 6, jedoch Ventilator und Motor auf gemeinsamem Rahmen.

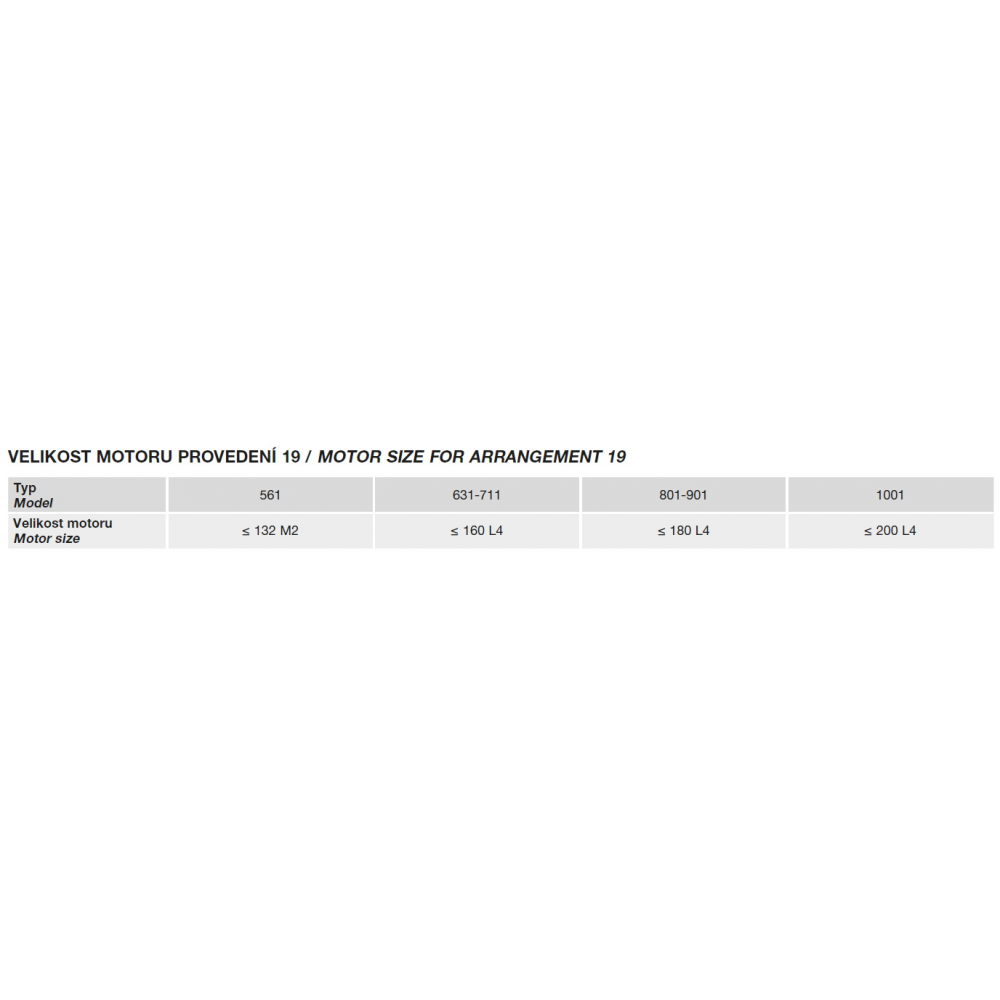

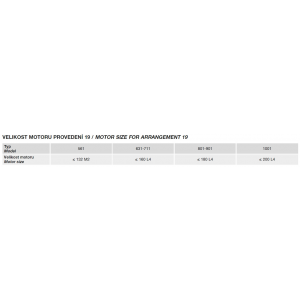

- BESTIMMUNG 19: Wie Variante 6, jedoch mit Motorunterstützung durch Gehäusekonstruktion.

Motoren:
2, 4 oder 6 polig, IE 3* hoher Wirkungsgrad, dreiphasige Ausführung 230/400 V, 50 Hz bis zur Motorgröße 132. Für Motorgrößen über 132 400/690 V, 50 Hz. Schutzart IP55, Isolationsklasse F.
* Ab 0,75 kW kann der Motor IE 2 sein und über einen Frequenzumrichter gesteuert werden.

Auf Anfrage:
Optional auf Anfrage in explosionsgeschützter Ausführung nach ATEX-Richtlinie für Drehstrommotoren und für atmosphärische Umgebungsbedingungen nach EN 14986. Temperaturbereich -20 °C bis +60 °C, Absolutdruck 0,8 bis 1,1 bar.

- Gas:
3G IIB T2-T3, ExnA Motor (nur für Zone 3G)
3G IIB+H2 T2-T3, ExnA Motor (nur für Zone 3G)
