DOMEO 210 FL Wärmerückgewinnungsanlage

Schrank

ist aus hochwertigem EPP gefertigt, das einen geringen Wärmeverlust des Geräts gewährleistet. Die Frontplatte ist aus hochwertigem Kunststoff gefertigt. Die Drosselklappen (Ø 125 mm) befinden sich auf der Oberseite des Gehäuses. Ein vollautomatischer Bypass gehört zur Standardausstattung. Das Gerät ist mit einem Kontrollsystem ausgestattet, das die Filterverschmutzung anzeigt, den Bypass steuert und die Aktivierung der BOOST-Funktion ermöglicht.

Lüfter

Für die Abluftansaugung und die Frischluftansaugung ist das Lüftungsgerät mit Radialventilatoren mit rückwärts gekrümmten Schaufeln und EC-Elektromotoren ausgestattet.

Motoren

Einphasige EC-Motoren 230 V/50 Hz.

Rekuperation

Der Gegenstrom-Plattenwärmetauscher ist aus Kunststoff, Wirkungsgrad bis 92%. Der Wärmetauscher ist durch Abnahme der Gerätevorderwand zugänglich. Für den Sommerbetrieb ist das Gerät mit einem Tauscher-Bypass ausgestattet.

Filter

Der Ablufteinlass ist mit einem G4-Filter (ISO grob 65%) und der Frischlufteinlass mit einem M5-Filter (ISO ePM10 50%), optional mit einem F7-Filter (ISO ePM1 65%) ausgestattet. Der Zugang erfolgt durch Entfernen der Filter-Wartungsabdeckung an der Vorderseite des Geräts. Für den Ausbau sind keine Werkzeuge erforderlich.
Ersatzfilter:
- AFR-DOMEO M5/G4 Ersatzfilter-Kit
- AFR-DOMEO F7/G4 Ersatzfilter-Kit

Regelung

In den Leistungsmerkmalen sind die Eigenschaften für jede Geschwindigkeit angegeben. Die Fernbedienung verfügt über vier Potentiometer zur Einstellung der Durchflussmenge auf Standard, Boosted oder Kühlbetrieb im Sommer. Mit dem letzten Potentiometer wird die Balance des Lüftungsmodus eingestellt. Es ist möglich, den Gleichdruck-, Überdruck- oder Unterdruckmodus einzustellen. Das Gerät verfügt über einen 0-10 V Analogeingang zum Anschluss von externen CO₂, RH oder Temperatursensoren.

Temperaturregelung

Im Sommer kann die Luft im Gerät über einen Bypass aus dem Wärmetauscher geleitet werden, was eine teilweise Kühlung des Gebäudes in der Nacht ermöglicht.

Elektrischer Anschluss

Ein sechsadriges, 1,2 m langes Kabel wird vom Gerät zum direkten Anschluss an den Regler und die Stromversorgung verlegt.

Montage

Standardmäßig wird das Gerät senkrecht aufgestellt, bei der Wandmontage muss eine Mindesthöhe von 300 mm über dem Boden eingehalten werden. Vor dem Gerät muss ein ausreichender Abstand eingehalten werden, damit die Filter entnommen oder der Deckel zur Reinigung des Wärmetauschers geöffnet werden kann. Ein hinterer Stahlrahmen für die Wandmontage ist im Lieferumfang enthalten. Der Anschluss des Kondensatablaufs erfolgt über einen Siphon-Geruchsverschluss an die Abwasserleitung oder den Regenwasserablauf.

Geräuschentwicklung

Geräuscharm durch spezielle Konstruktion und Einsatz von Flachventilatoren mit EC-Motoren.

Zubehör

- ED Flex^® System Rundrohr
- AIRSENS-CO2 Sensor CO₂
- AIRSENS-VOC Sensor VOC
- AIRSENS-RH Sensor relative Feuchte
- MBE-AFP aktiver Antifrost. Schutz
- TSP-B Grafikdisplay mit einstellbarem Zeitprogramm

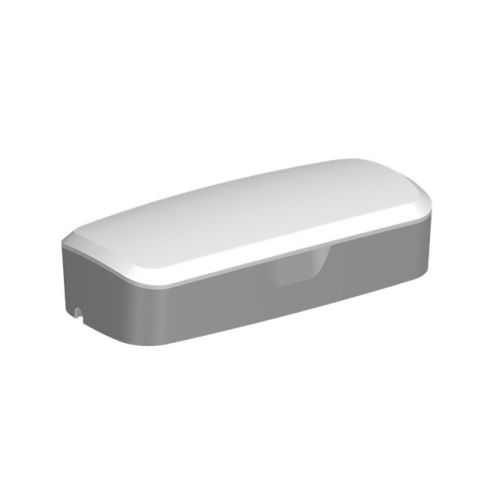

- SPCM Kommunikationsmodul

Hinweise

In Bereichen, in denen die Temperaturen häufig unter -5 °C liegen, wird empfohlen, einen Luftvorwärmer mit ausreichender Leistung (z.B. MBE-AFP 125/0,4) für die Frischluftzufuhr zu installieren. Nach der Grundeinstellung durch den Installateur erfordert das Gerät keine weiteren Anpassungen. Die Anforderungen an den Benutzer sind minimal. Es wird empfohlen, die Filter mindestens einmal pro Jahr zu wechseln. Es ist auch möglich, ein Luft/Flüssigkeits-Erdregister ED Geoflex/ED KZ-R zu installieren. Die Auslegung von DOMEO-Wärmerückgewinnungsanlagen und ihre Verwendung in Gebäuden mit Gasgeräten der Kategorie B (Gaskessel und Warmwasserbereiter mit offener Kammer) oder mit Geräten mit offenem Feuer, die feste oder flüssige Brennstoffe verwenden und deren Abgase in den Schornstein abgeleitet werden, unterliegt den geltenden Vorschriften. Die Lüftung muss den normativen Vorschriften zum Brandschutz in Gebäuden entsprechen und darf nicht gegen die Brandschutzvorschriften verstoßen.

Optionen

- DOMEO 210 FL - Standardversion mit Fernbedienung
- DOMEO 210 RD - Version mit kabelloser Steuerung (1 Stück im Lieferumfang), konstanter Durchfluss

Informationen

Das Gerät ist mit einem Gegenstromwärmetauscher mit einem hohen Wärmerückgewinnungsgrad von bis zu 92% ausgestattet. Das Gerät ist für den Dauerbetrieb ausgelegt. Das Gerät kann über das Modbus-Protokoll an ein übergeordnetes System angeschlossen werden.

Highlights

Das Wärmerückgewinnungsgerät DOMEO 210 FL ist Teil des New Green Savings Programms unter dem Code SVT5772.
