SABIK 500 E Wärmerückgewinnungsanlage für Wohngebäude mit Enthalpietauscher

Schrank

Der Schrank ist aus verzinktem Stahlblech gefertigt und in grau-weißer Kombination pulverbeschichtet. Die Innenkonstruktion ist aus hochwertigem EPP gefertigt. Auf der Oberseite des Schranks befinden sich 4 Öffnungen mit Durchmessern entsprechend der Größe des Schranks. Das SABIK-Gerät verfügt außerdem über einen Frischluftauslass an der Unterseite des Gehäuses. Die rechte oder linke Version wird durch Umschalten des Schalters auf der Steuerelektronik des Geräts (nach Abnahme der Frontabdeckung) erreicht.

Lüfter

Es gibt Radialventilatoren mit rückwärts gekrümmten Schaufeln am Auslass und am Einlass.

Motor

Einphasige EC-Motoren 230 V/50 Hz.

Rekuperation

Gegenstrom-Enthalpietauscher aus Kunststoff mit einem Temperaturwirkungsgrad von bis zu 94%.

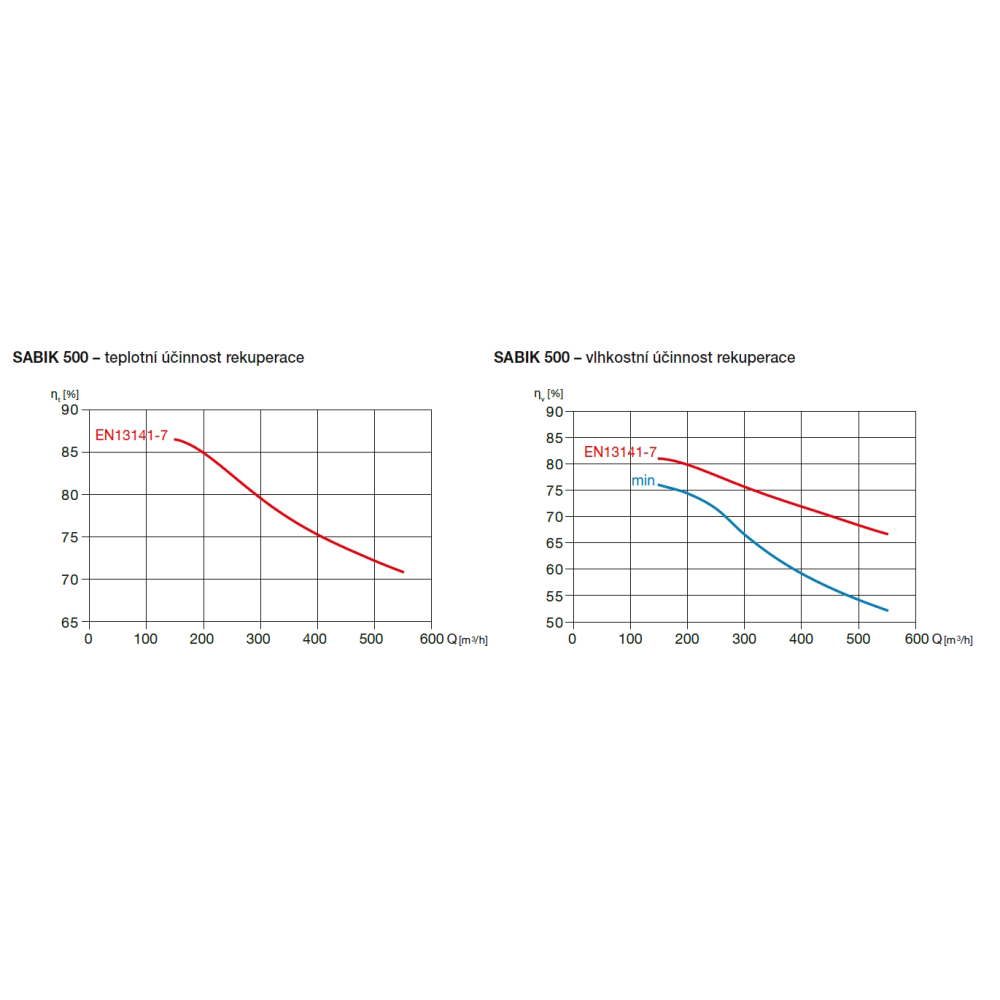

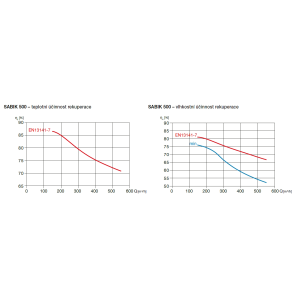

Gegenstrom-Enthalpietauscher SABIK E mit einem Temperaturwirkungsgrad von bis zu 86%.

Feuchtigkeitsübertragung bis zu 82%.

Der Tauscher ist durch Öffnen der Frontplatte zugänglich. Für den Sommerbetrieb ist das Gerät mit einem Tauscher-Bypass ausgestattet.

Filter

Für die Außenluftansaugung ist ein G4-Plattenfilter (ISO grob 65%) Standard. F7 (ISO ePM1 50%) kann als Zubehör geliefert werden. Für die Abluftansaugung ist ein G4-Plattenfilter Standard.

El. Anschluss

Das Gerät ist für den direkten Anschluss per Netzstecker an eine Wandsteckdose ausgelegt. Der Stromanschluss erfolgt einphasig mit 230 V / 50 Hz.

Regulierung

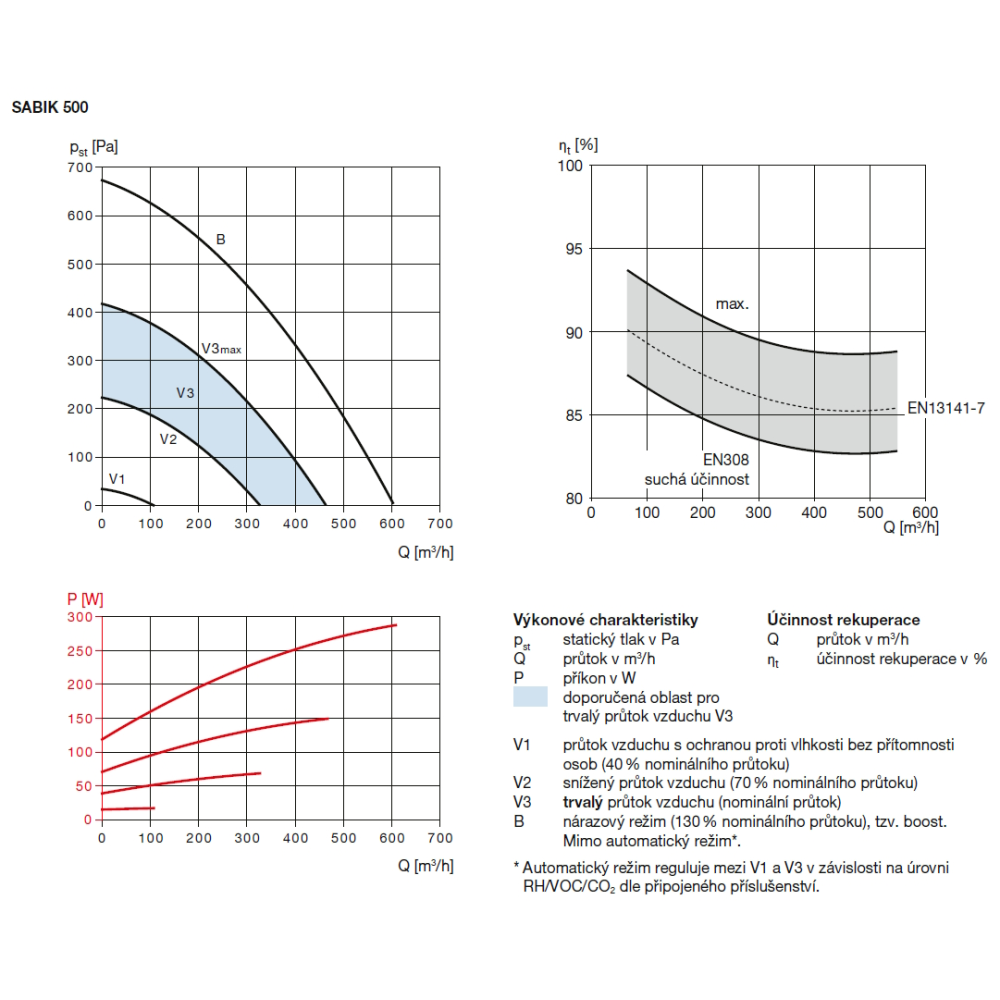

Das Gerät ist mit einer vollautomatischen Steuerung ausgestattet, die in Verbindung mit vier Temperatur- und Luftfeuchtigkeitssensoren für eine stufenlose Drehzahlregelung entsprechend dem aktuellen Bedarf sorgt, ohne dass ein weiterer Eingriff in die Steuerung des Gerätes erforderlich ist. In den Leistungskennlinien sind Kurven für die einzelnen Drehzahlen angegeben (Einzelheiten siehe Betriebsanleitung). Der verdrahtete Designer-Regler ermöglicht die manuelle Umschaltung der Ventilatordrehzahl, die Bypass-Regelung, die Aktivierung der BOOST-Funktion, die Aktivierung des Automatikbetriebs, die Nachtkühlung und die Anzeige der Filterverstopfung. Andere Geräteeinstellungen werden über DIP-Schalter und Potentiometer an der Steuerelektronik des Geräts vorgenommen (nach Abnahme der Frontabdeckung). Das Gerät verfügt über vier voreingestellte Wochenprogramme, von denen eines den automatischen Betrieb über einen Feuchtigkeitssensor, einen eingebauten VOC-Sensor (optionales Zubehör) oder ein analoges 0-10-V-Übersteuerungssignal ermöglicht. Das Gerät kann bis zu einer Außentemperatur von 15 °C mit eingebauter Vorheizung betrieben werden. Die SABIK-Geräte können mit einem eingebauten Modul zur Regelung des konstanten Luftstroms SABIK-NEMBUS-SF ergänzt werden. Der Anschluss an ConnectAir (cloud S&P) ist über ein externes SPCM-Modul möglich.

Geräusche

Die Tabellen zeigen den im freien Schallfeld gemessenen Schalldruck in einem Abstand von 1,5 m.

Montage

Das Gerät ist für die vertikale Montage in Innenräumen mit einer Mindesttemperatur von 12 °C, Wandmontage (Wandhalterungen im Lieferumfang enthalten) ausgelegt. Eine optionale SABIK-WMC-Montagehalterung ist erhältlich, um einen größeren Abstand zur Wand zu erreichen. Das Gerät muss so montiert werden, dass ausreichend Platz für das Öffnen des Gerätedeckels, den Filterwechsel, den Anschluss des Kondensatablaufs (DN20) an den Abfluss mit Siphon-Geruchsverschluss und für die regelmäßige Überprüfung der Verkabelung vorhanden ist.

Zubehör

- ED Flex System^® Rundrohr
- AIRSENS-CO2 Raumfühler CO₂
- SABIK-WMC Montagebügel
- SABIK-PH Einbauvorwärmer
- SABIK-.VOC eingebauter VOC-Sensor
- SABIK-NEMBUS-SF Modul für konstanten Luftstrom
- SPCM Kommunikationsmodul
- SONOULTRA flexibler Schalldämpfer
- SF-P 138 Siphon mit Deckel
- AFR-SABIK 210 G4/G4, Satz mit 2 Filtern
- AFR-SABIK 210 F7/G4, Satz mit 2 Filtern
- AFR-SABIK 350 G4/G4, Satz mit 2 Filtern
- AFR-SABIK 350 F7/G4, Satz mit 2 Filtern
- AFR-SABIK 500 G4/G4, Satz mit 2 Filtern
- AFR-SABIK 500 F7/G4, Satz mit 2 Filtern

Hinweise

Das Gerät kann mit einem eingebauten SABIK-PH Vorwärmer ausgestattet werden. Wenn Sie eine Zuluftvorwärmung benötigen, können Sie unsere Kanalheizer MBE und MBW mit den entsprechenden Bedienelementen verwenden.

Informationen

Kleines Gerät für den Wohnungsbau oder Einfamilienhäuser. Es zeichnet sich durch einfache Installation, minimalen Regelungs- und Wartungsaufwand und sehr wirtschaftlichen Betrieb aus. Einfacher Wechsel zwischen Links- und Rechtsausführung. Alle Geräte sind "Passivhaus"-zertifiziert.

Highlights

Das Rekuperationsgerät SABIK 500 E ist Teil des New Green Savings Programms unter dem Code SVT34610.
