THGT 450 Feuer-Axialventilatoren IP55

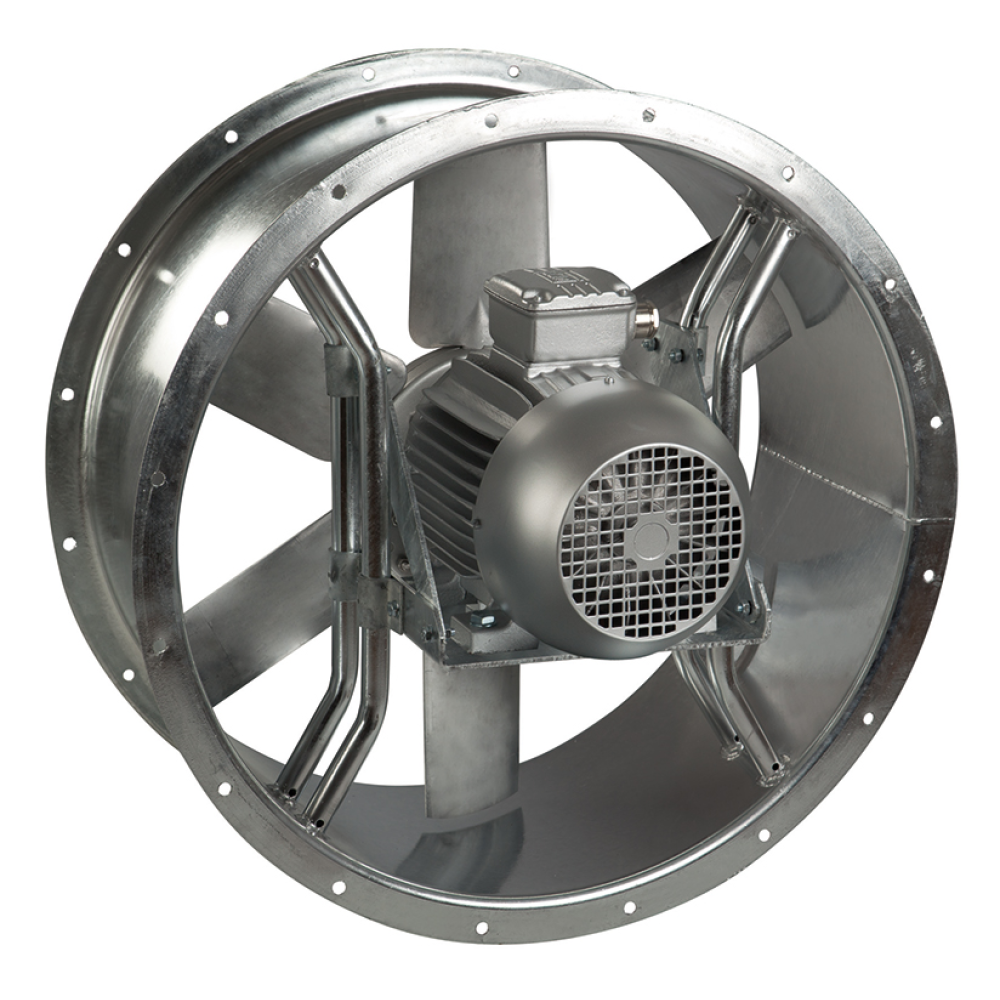

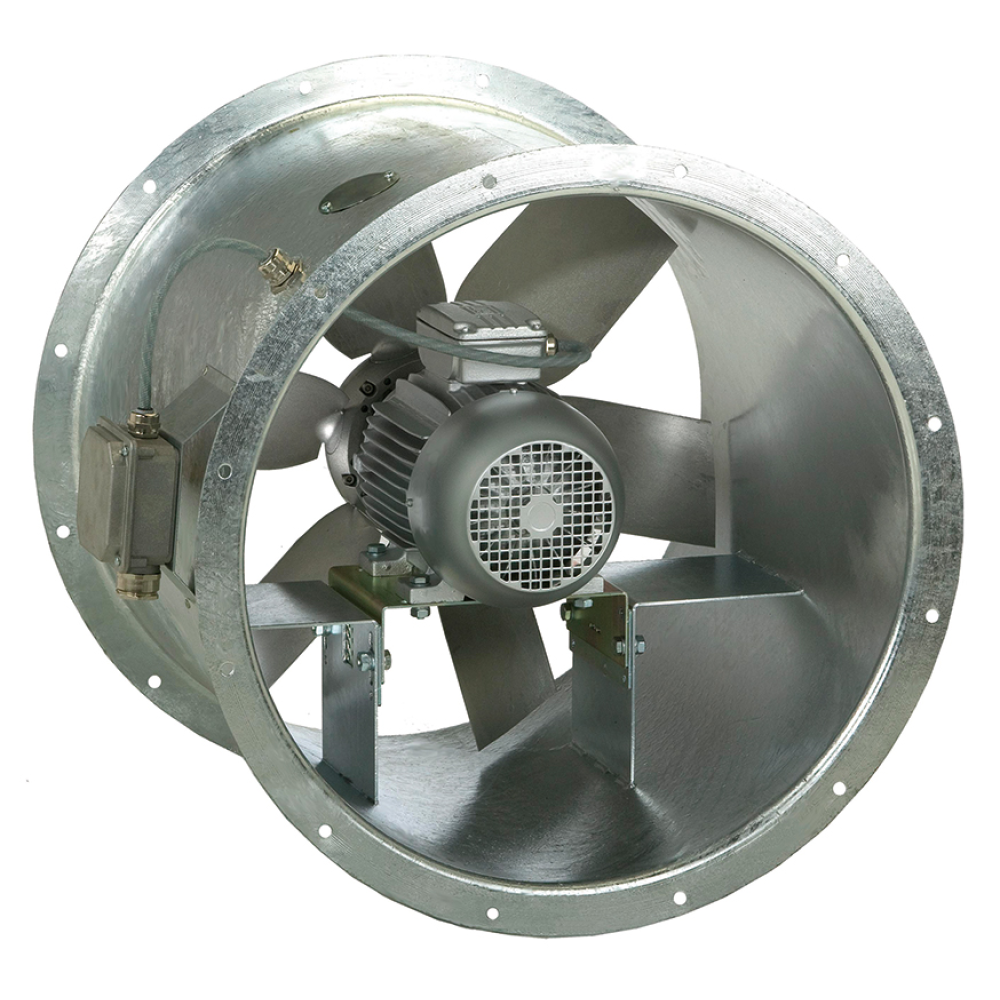

Schrank

ist aus korrosionsbeständigem Stahlblech mit feuerverzinkter Oberfläche geschweißt, mit Flanschen zum Anschluss an das Rundrohr. Der Ventilator ist nach EN 12 101-3 als geeignet für den Wärme- und Rauchabzug zertifiziert.

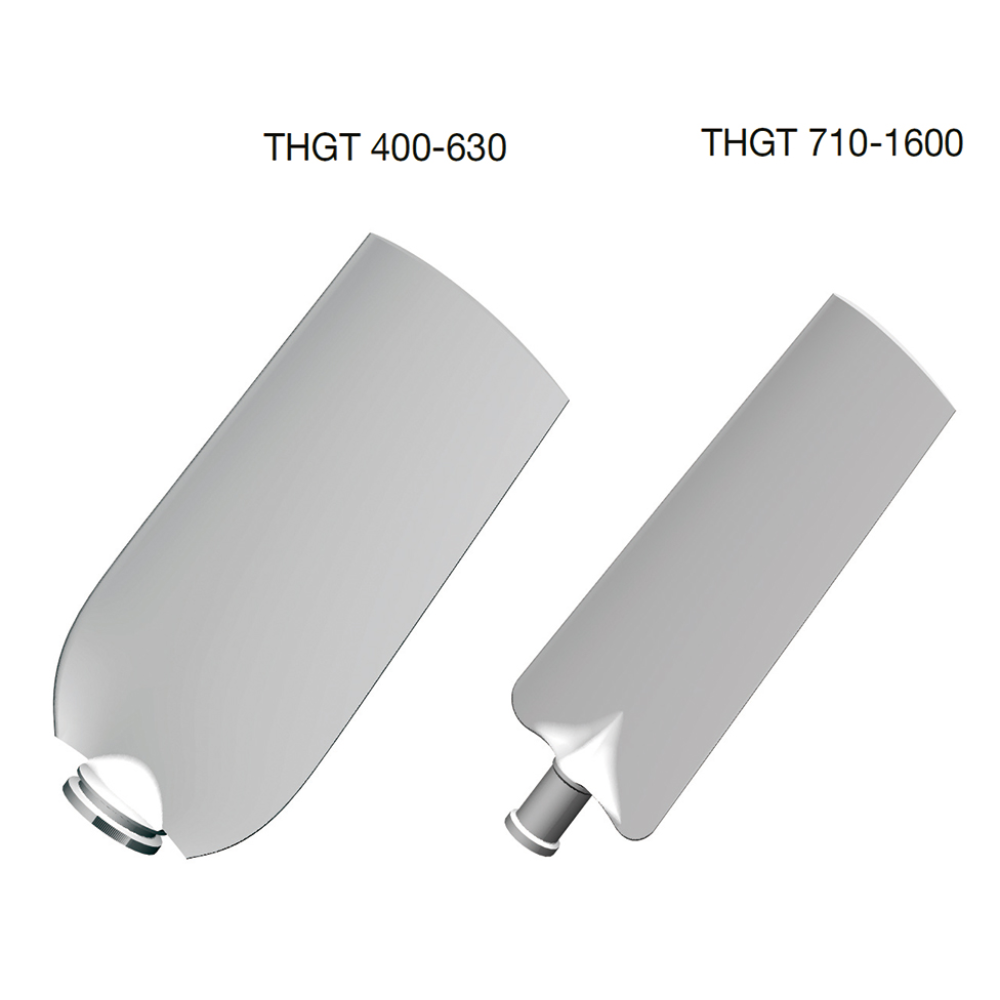

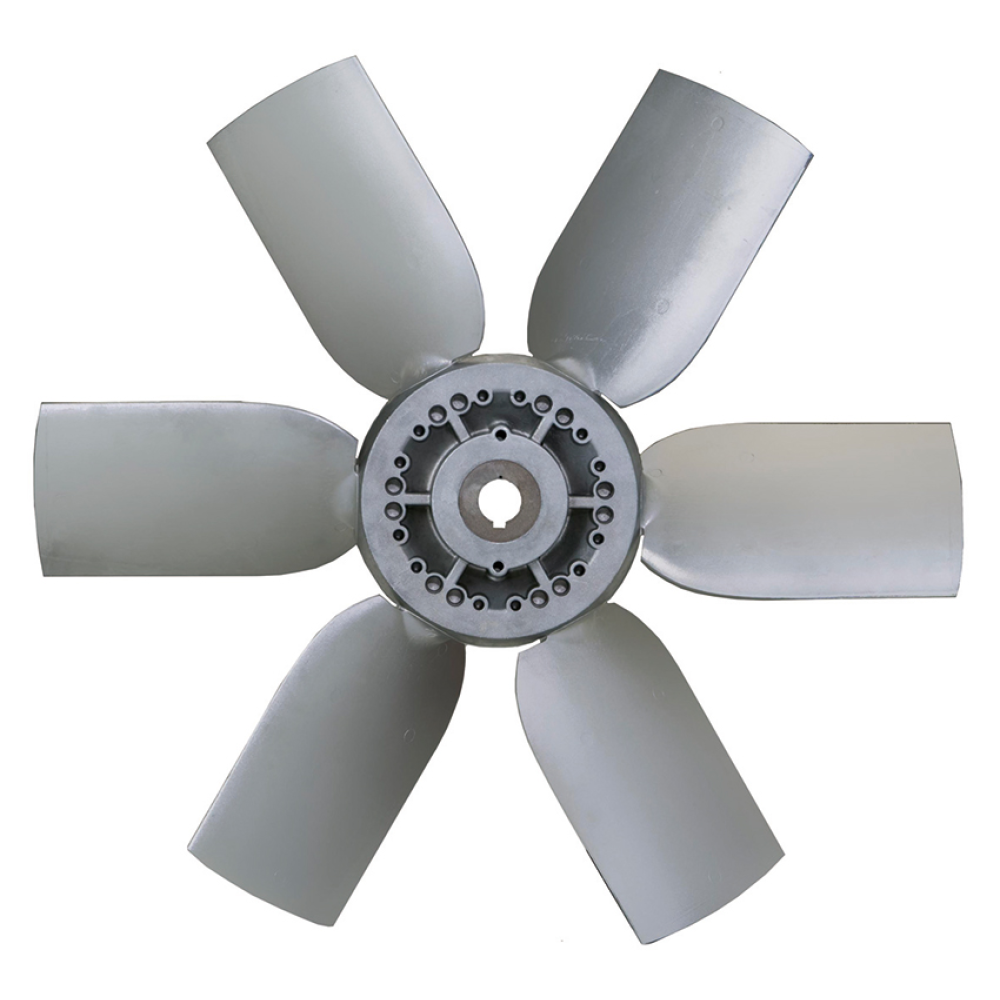

Laufrad

ist aus Al-Legierung und ist statisch und dynamisch ausgewuchtet. Ab Größe 710 mit Stahlnabe. Die Laufradschaufel-Winkeleinstellung wird vom Hersteller vorgenommen, mögliche Drehwinkel sind in den Leistungsmerkmalen angegeben.

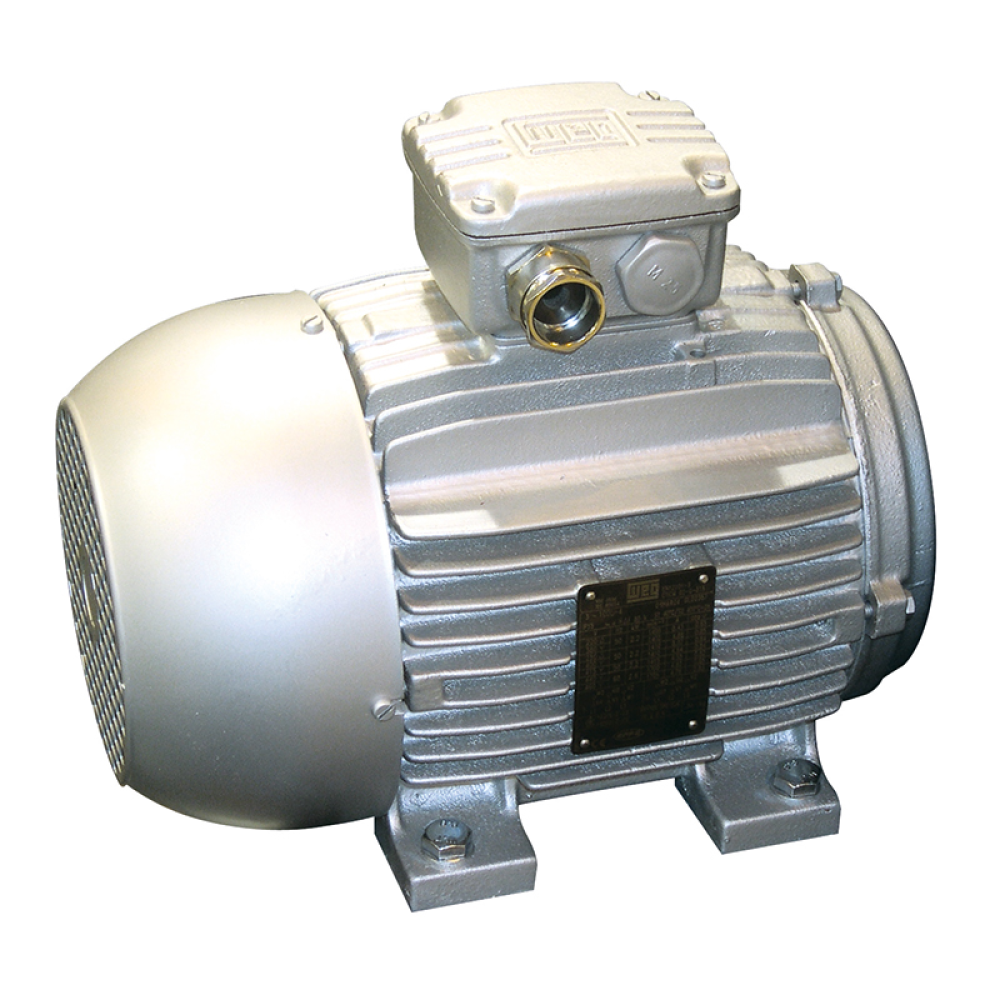

Motor

ist ein Asynchronmotor mit kurzem Anker. Anschlussspannung 230/400 V/50 Hz bis 3 kW und 400 V/50 Hz für höhere Leistungen und zweistufige Motoren. Betriebstemperatur bei Lüftung bis 40 °C, im Brandfall nach Klassifizierung F400(120), auf Anfrage F300 / F200 (120). Motorschutzart IP55, Isolationsklasse H. Wirkungsgradklasse IE3.

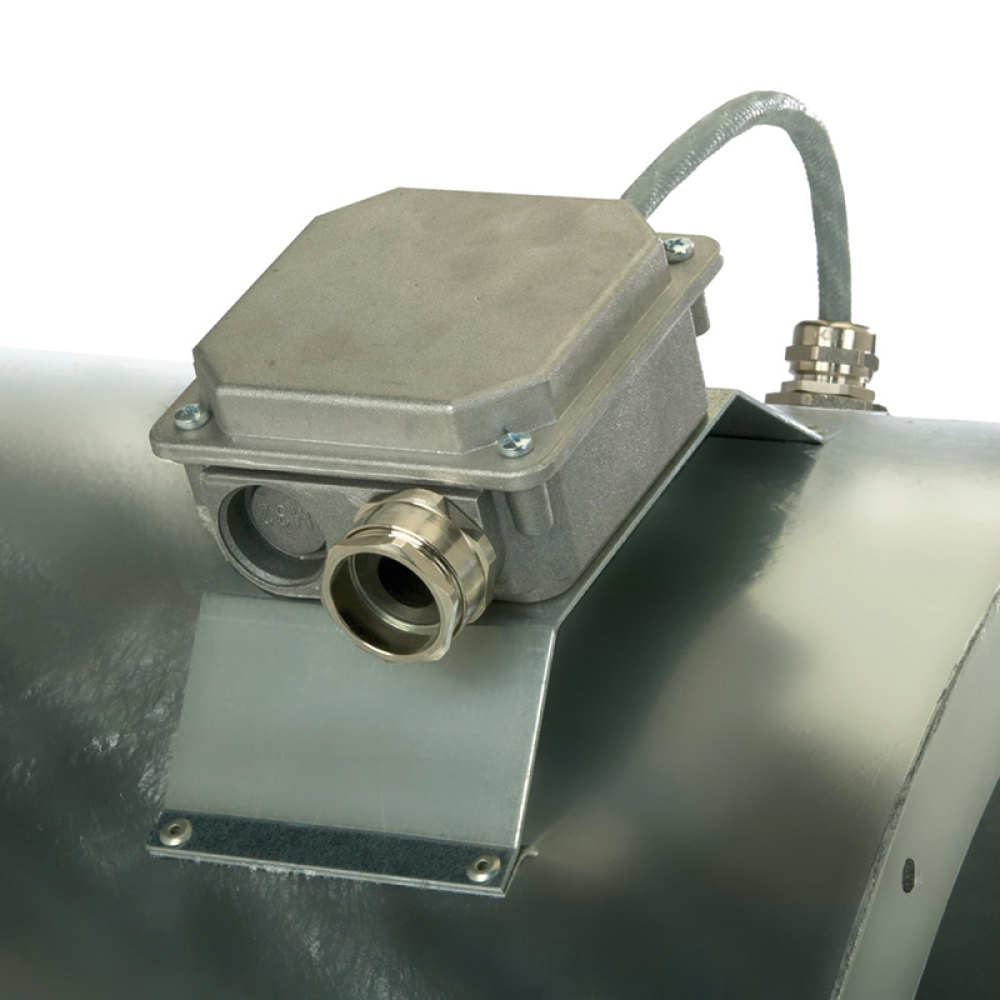

Klammern

Standardmäßig intern bei kurzer Einhausung, extern bei langer Einhausung. Externer Klemmenblock für kurzes Gehäuse und Servicetür für langes Gehäuse auf Anfrage erhältlich.

Drehzahlregelung

Bei Rauch- und Wärmeabzug ist eine Ventilatorsteuerung nicht möglich. Im Lüftungsbetrieb ist eine Regelung über Frequenzumrichter möglich. Bitte beachten Sie die Angaben auf dem Typenschild des Elektromotors.

Strömungsrichtung

ist standardmäßig vom Laufrad zum Motor (d.h. Richtung B, vom Motor zum Laufrad ist Richtung A).

Hinweise

Die Ventilatoren eignen sich für lufttechnische Anwendungen und werden vorzugsweise dort eingesetzt, wo hohe Volumenströme von den Ventilatoren gefordert werden und wo die Ventilatorfunktion zur Wärme- und Rauchabfuhr ebenfalls eine Anforderung ist.

Highlights

Alle Herstellerempfehlungen sind bei der Installation und Auslegung zu beachten und entsprechen den TGT-Axialventilatoren in Bezug auf die Leistung.
