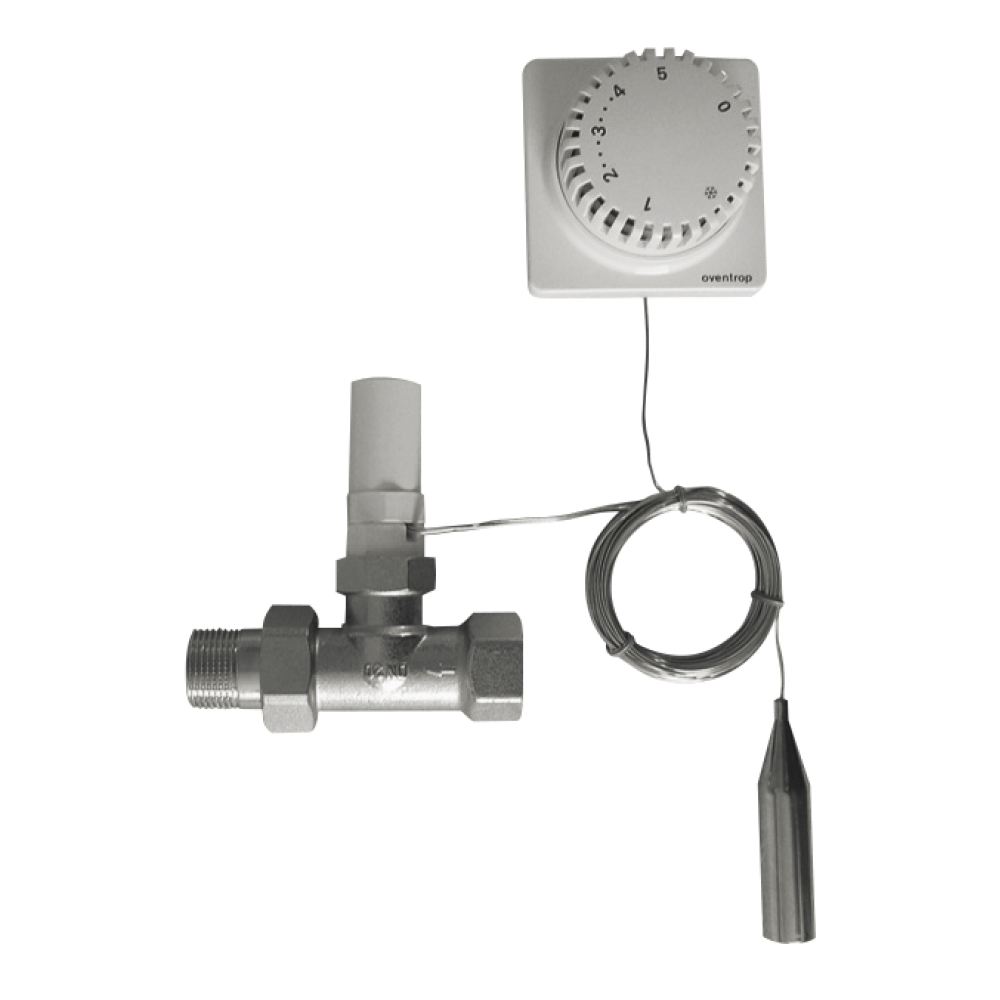

TRW 3/8'' Temperaturregler für MBW-Heizgeräte

- Kapillar-Leistungsregler für Warmwasserbereiter MBW 100 bis MBW 250
- besteht aus einem von einem Kapillarfühler angetriebenen Regelventil und einem Drehknopf
- die Regelung erfolgt stufenlos in Abhängigkeit von der Regelabweichung
- Anschlussgröße ist 3/4" oder 3/8"
- Wassertemperatur bis +120 °C
- maximaler Absperrdruck ist 1 bar
- maximaler Betriebsdruck ist 10 bar

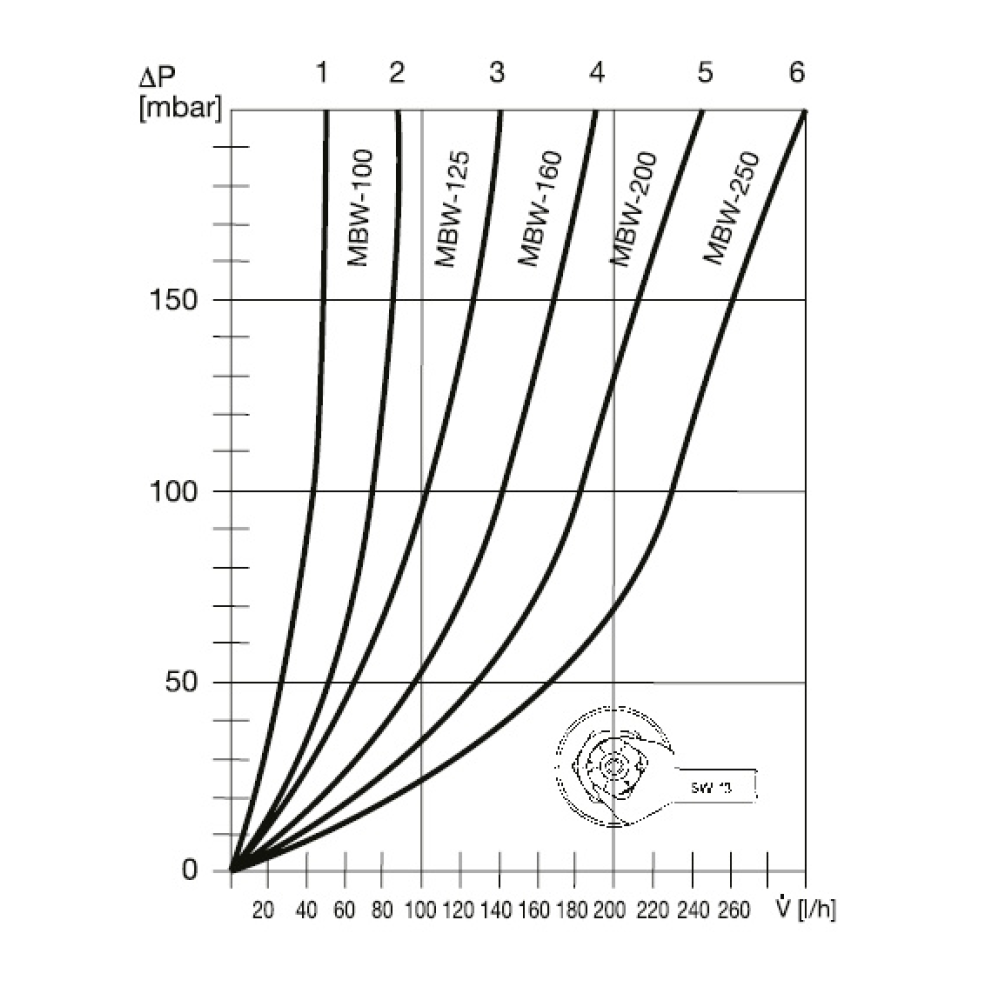

- maximaler Durchfluss ist 300 l/h
- Temperatureinstellung 7 °C - 28 °C
- Regelbereich und Skala am Regelknopf ist in 6 Teile unterteilt
- Kapillarlänge ist 5 m

Highlights

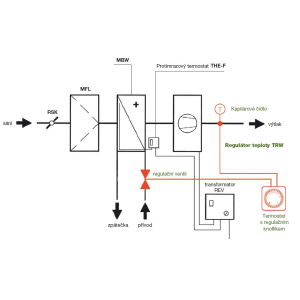

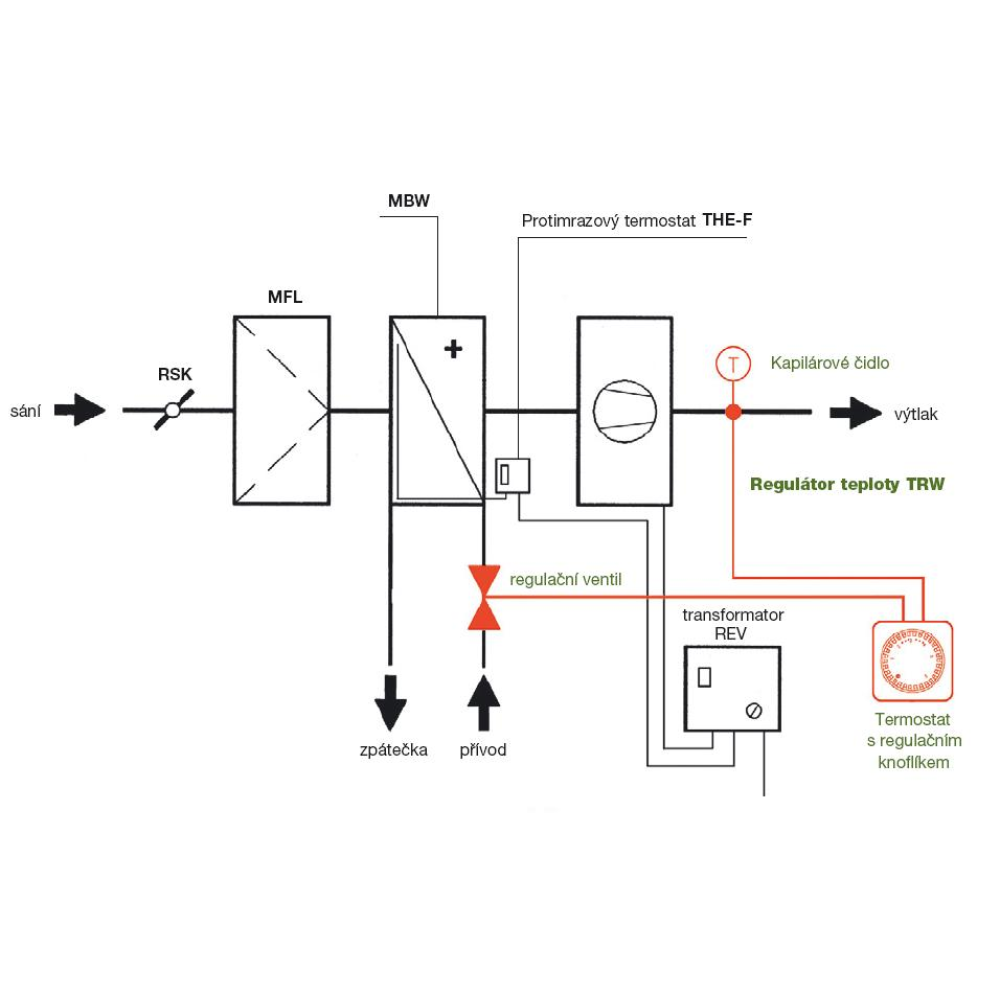

Für den Einsatz in der Dauerluftaufbereitung ist es erforderlich, den Betrieb des Zuluftventilators und der Zuluftklappe unabhängig vom Kapillar-Frostschutz zu sperren (siehe ergänzende Abbildung).

Einstellung des Thermostats

- erfolgt am Drehknopf
* - Frostschutzsymbol, wenn sich der Drehknopf in dieser Stellung befindet, öffnet das Thermostatventil automatisch, wenn die Wassertemperatur unter 6 °C fällt
2 - Wassertemperatur ca. 12 °C
3 - Wassertemperatur ca. 16 °C
4 - Wassertemperatur ca. 20 °C
5 - Wassertemperatur ca. 24 °C
6 - Wassertemperatur ca. 28 °C
