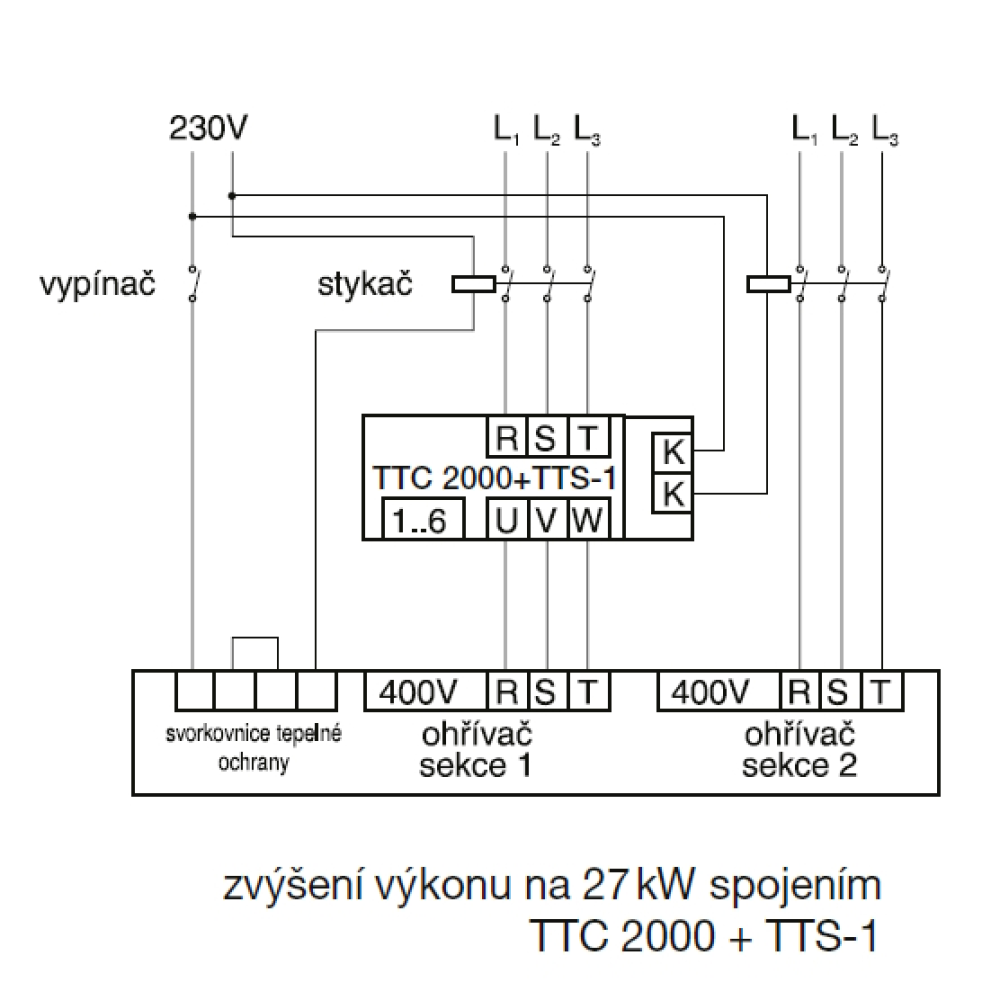

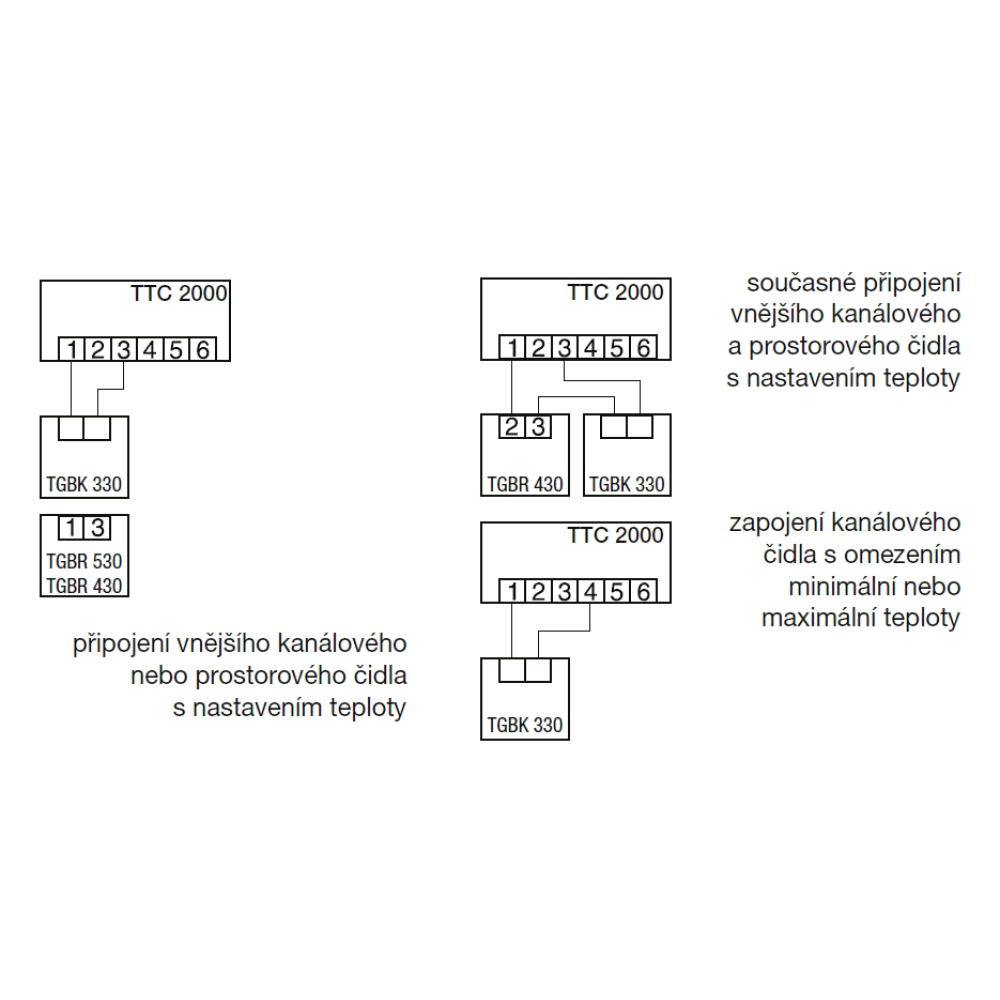

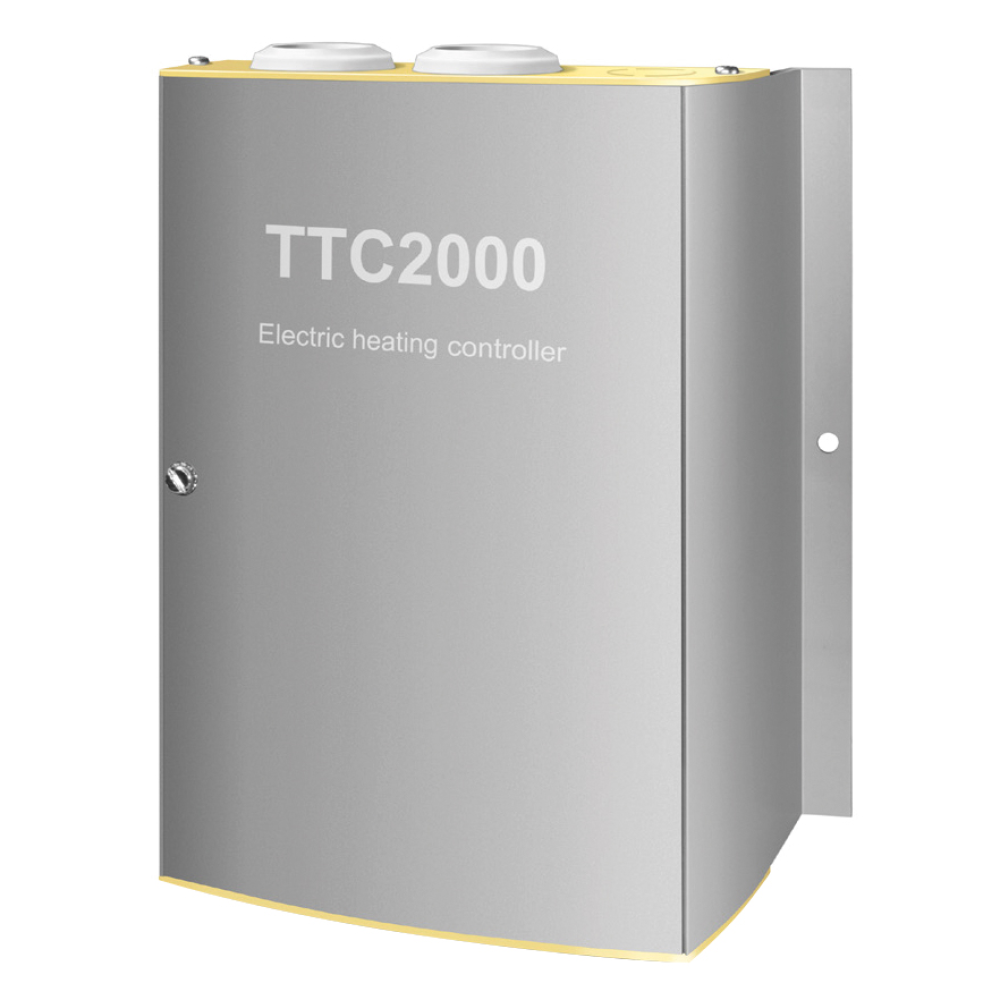

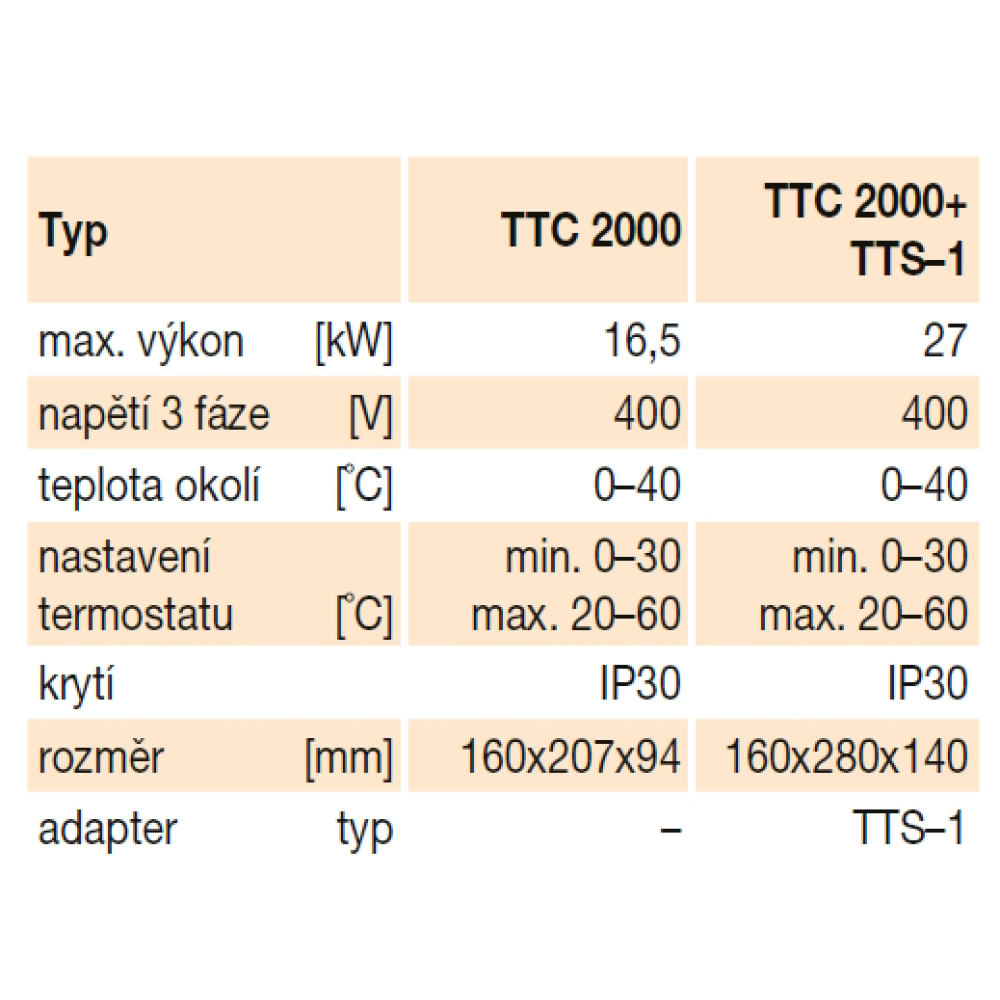

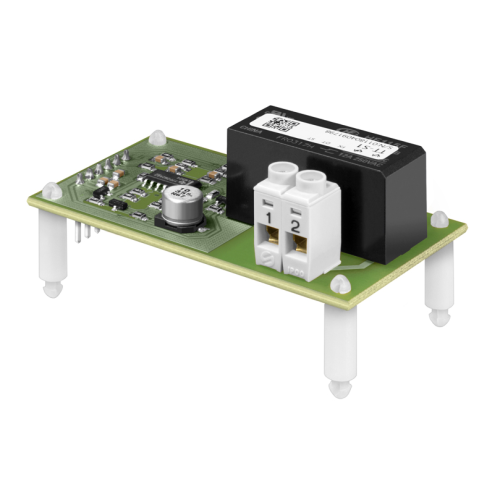

E-Mail sendenDer Triac-Elektroheizungsregler TTC 2000 ist für die stufenlose Regelung von Elektroheizungen bis zu 16,5 kW ausgelegt. In Verbindung mit dem Adapter TTS-1 ist er für die Regelung von bis zu 27 kW in zwei Stufen ausgelegt - 16,5 kW stufenlos, 13,5 kW fest. Es ist erforderlich, einen externen Temperaturfühler an den Regler anzuschließen, z.B. TGBK 330 oder TGBR 430, TGBR 530. Es ist auch möglich, einen zweiten Fühler zur Temperaturbegrenzung (max. oder min.), eine Zeitschaltuhr zur Umschaltung auf Nachtabsenkung (4 °C Differenz), einen gekoppelten zweiten Regler oder ein externes 0-10 V Steuersignal anzuschließen.
Installation

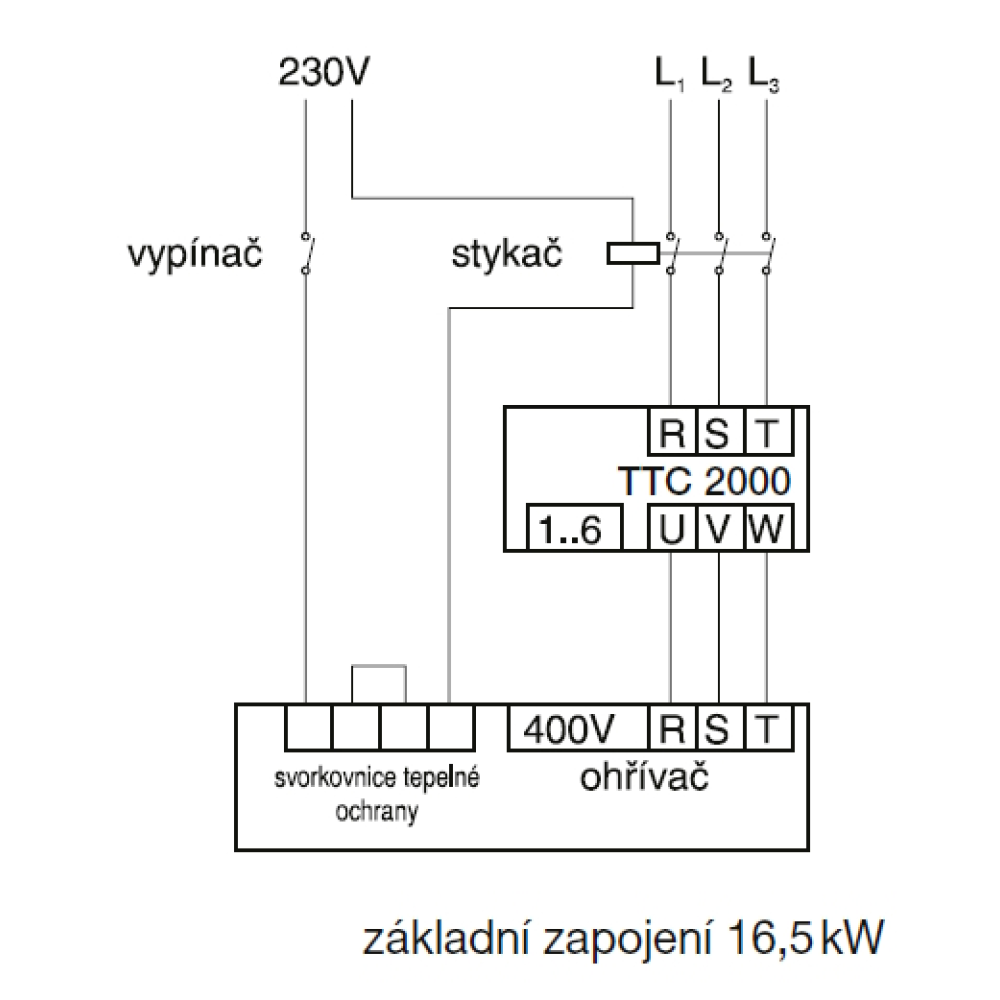

Der Anschluss und die Erdung der elektrischen Betriebsmittel müssen insbesondere den EN 33 2190, 33 2000-5-51, 33 2000-5-54 entsprechen. Die Arbeiten dürfen nur von einer Fachkraft mit einer beruflichen Qualifikation gemäß ČSN 34 3205 und der Verordnung Nr. 50-51/1979 Slg. durchgeführt werden. Die Versorgungsleitungen (400 V 50 Hz) werden an die mit RST gekennzeichneten Stromversorgungsklemmen und das Kabel des Erhitzers an die Klemmen UVW angeschlossen. Die Versorgungsspannung des TTC 2000 sollte über ein Schütz geleitet werden, das durch den Wärmeschutz des Heizgeräts und den Schalter für den Gebläselauf gesteuert wird. Je nach gewählter Regler-Fühler-Konfiguration müssen die Funktionsschalter in die richtige Stellung gebracht werden. Nach Abnehmen der Frontplatte sind die Klemmen für die Spannungsversorgung (RST,UVW), für den Steuerkreis (1, 2, 3, 4, 5, 6), die Funktionsschalter (1 - 8), das Bedienelement zur Einstellung der Grenztemperatur, ggf. die Klemmen des Adapters TTS-1 zugänglich. Der Regler muss senkrecht montiert werden, damit die Kühlrippen der Triacs von Luft umströmt werden können. Die Gesamtverlustleistung der Triacs beträgt ca. 50 W. Nicht in der Nähe anderer Wärmequellen montieren.
>Vorsicht
Das Heizgerät muss sowohl mit einem Sicherheits- als auch einem Betriebsthermostat ausgestattet sein. Die Last in jeder Phase muss gleichmäßig sein.
