VST 16-1 Zuluft-Tellerventile aus Kunststoff

Plastikplattenventile für die Luftzufuhr haben ein leicht einstellbares Mittelelement zur Durchflussregelung. Das Ventil ist mit einer Druckmessbohrung ausgestattet. Standardmäßig ist das Plattenventil mit einem einstellbaren Deflektor ausgestattet, um den Zuluftstrom in den Raum auf 180˚ zu begrenzen. Das Plattenventil ist mit einem Dichtungsband zur Abdichtung im Montagering versehen. Kunststoffventile können mit milden Lösungen nicht-aggressiver Reinigungsmittel gereinigt werden. Die VST-Ventile bestehen aus Polypropylen, Farbe weiß (RAL9003), und sind gegen einige verdünnte Chemikalien beständig. Die sehr vorteilhafte aerodynamische Form reduziert die Ventilgeräusche und verringert das Risiko des Übersprechens erheblich.

- für die Luftzufuhr in Wohnungen, Büros usw.
- gute Einstellparameter
- niedriger Geräuschpegel
- schnelle und einfache Installation
- einfache Messung des Luftstroms
- niedriger Druckverlust
- Umgebungstemperatur bis 100 °C
- Beständigkeit gegen einige Chemikalien

Einbau

Die Ventile werden mit Flachfedern in die VLZ-Wand eingesetzt, wodurch das Ventil in einer Deckenkonstruktion, Wand oder Rohrleitung befestigt werden kann. Ein Plattenventil wird von der einen Seite in das Mauerwerk eingesetzt, ein flexibler Federkopf wird von der anderen Seite eingesetzt und die Verbindung mit Stahl- oder Nylonklemmband fixiert. Die Wand kann auch in einem runden Rohr befestigt werden. Für Rohre Ø 150 und Ø 160 ist das entsprechende VLZ-Mauerwerk zu verwenden und immer ein Plattenventil Ø 160 einzusetzen.

Messung und Regelung

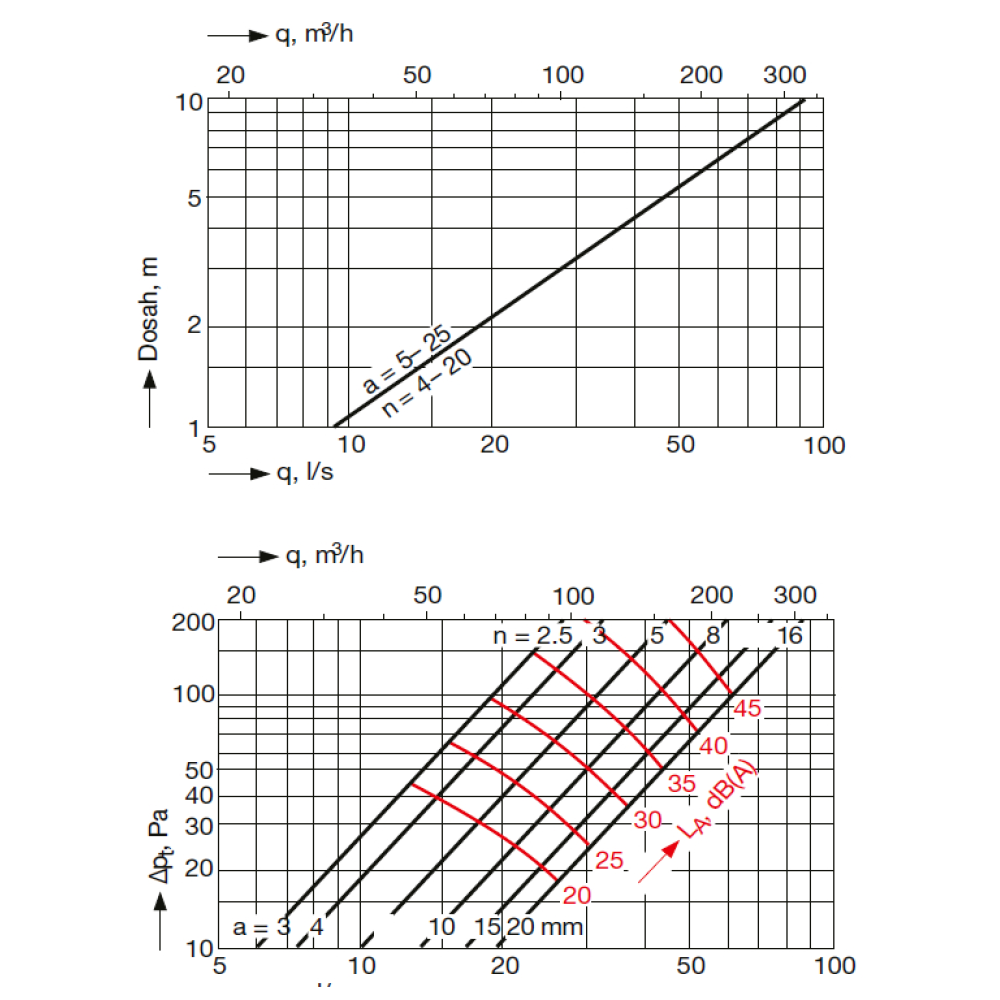

Die Regelung des Luftstroms erfolgt durch Drehen der Mittelscheibe, wodurch die Ventilöffnung "a" (mm) verändert wird. Die Messung des Luftstroms erfolgt als Druckdifferenzmessung mit Hilfe eines Messrohrs. Siehe Diagramme für weitere Einzelheiten.
