EHR 300 NA Ekonovent AF EVO-PH bytová větrací jednotka s rekuperací tepla s předehřevem 1 kW

Skříň

je samonosné konstrukce a je vyrobena z panelů o tloušťce 25 mm s izolacíz  polyuretanové pěny. Skříň a vnitřní části jsou vyrobeny ze speciálního materiálu ALUZINC^®, který je vysoce odolný proti korozi a má atraktivní vzhled. Třída vzduchotěsnosti 2. Vstupní a výstupní hrdla o průměru 160 mm pro připojení potrubí. Revizní přístup je umístěn z boku skříně.

Ventilátory

Jednotka obsahuje dva radiální ventilátory s dozadu zahnutými lopatkami s EC motorem.

Motory

jsou jednofázové EC s nízkou spotřebou, 230 V/50 Hz. Krytí IP54.

Rekuperace

Protiproudý hliníkový výměník s účinností 85,5% (EHR 300 NA), respektive 83% (EHR 480 NA). Výměník je přístupný po sejmutí bočního panelu. Na vyžádání lze dodat jednotku s entalpickým výměníkem NA/E (přenos vlhkosti). Jednotka obsahuje automatický obtok výměníku (Bypass).

Filtr

V jednotce jsou osazeny dva deskové filtry s tlakovými spínači: F7 (ISO ePM2,5 70%) na sání čerstvého vzduchu a M5 (ISO ePM10 50%) na sání odpadního vzduchu.

Náhradní filtry

• AFR-EHR 300/480 NA F7 (ISO ePM2,5 70%)
• AFR-EHR 300/480 NA G4 (ISO ePM10 50%)

Elektrické připojení

Připojovací svorkovnice je montována na boku jednotky.

Montáž

Jednotka je určena k horizontální montáži do vnitřních prostor, pod strop nebo na podlahu. Požadovaná teplota okolí je v rozmezí 0° až 45 °C. Jednotka musí být namontována tak, aby byl zajištěn dostatek prostoru pro otevření víka jednotky, výměnu filtrů, připojení odvodu kondenzátu na odpad se sifonovým pachovým uzávěrem a pro provádění periodických revizí elektroinstalace.

Regulace

Jednotka je dodávána včetně řídicího systému, který je k dispozici v provedeních CTR-S, EVO-PH nebo EVOD-PH-IP. Integrovaný řídicí systém umožňuje snadnou záměnu jednotlivých řídicích systémů i po montáži.
• CTR-S – 3 úrovně nastavení rychlosti a možnost vypnutí jednotky. Automatické ovládání obtoku výměníku. Indikace zanesení filtrů a chyb.
• EVO-PH – barevný podsvícený dotykový displej umožňující programování jednotky a sledování okamžitého statusu. Týdenní programování. Možnost ovládání pomocí externích senzorů kvality vzduchu. Indikace zanesení filtrů. Chybová hlášení. Volitelně možnost ovládání COP (konstantní tlak) nebo CAV (konstantní průtok).
• EVOD-PH-IP – stejná charakteristika jako EVO-PH s přidanou možností komunikace pomocí komunikačního protokolu MODBUS s ETHERNET připojením. Volitelně je dostupné také připojení přes RS485. Umožňuje ovládání jednotky nadřazeným systémem, v takovém případě je interakce s jednotkou možná pomocí internetového prohlížeče.

Varianty

Jednotka je dodávána ve 2 velikostech pro průtoky vzduchu 360 m³/hod a 480 m³/hod a je konfigurována v systému Plug&Play. Jednotky je možné dodat i v zrcadlovém provedení (NA/M, NA/EM).

Příslušenství

• ED Flex^® System kruhové rozvody
• ED Plano^® System čtyřhranné rozvody
• AIRSENS inteligentní čidla CO₂, VOC, RH

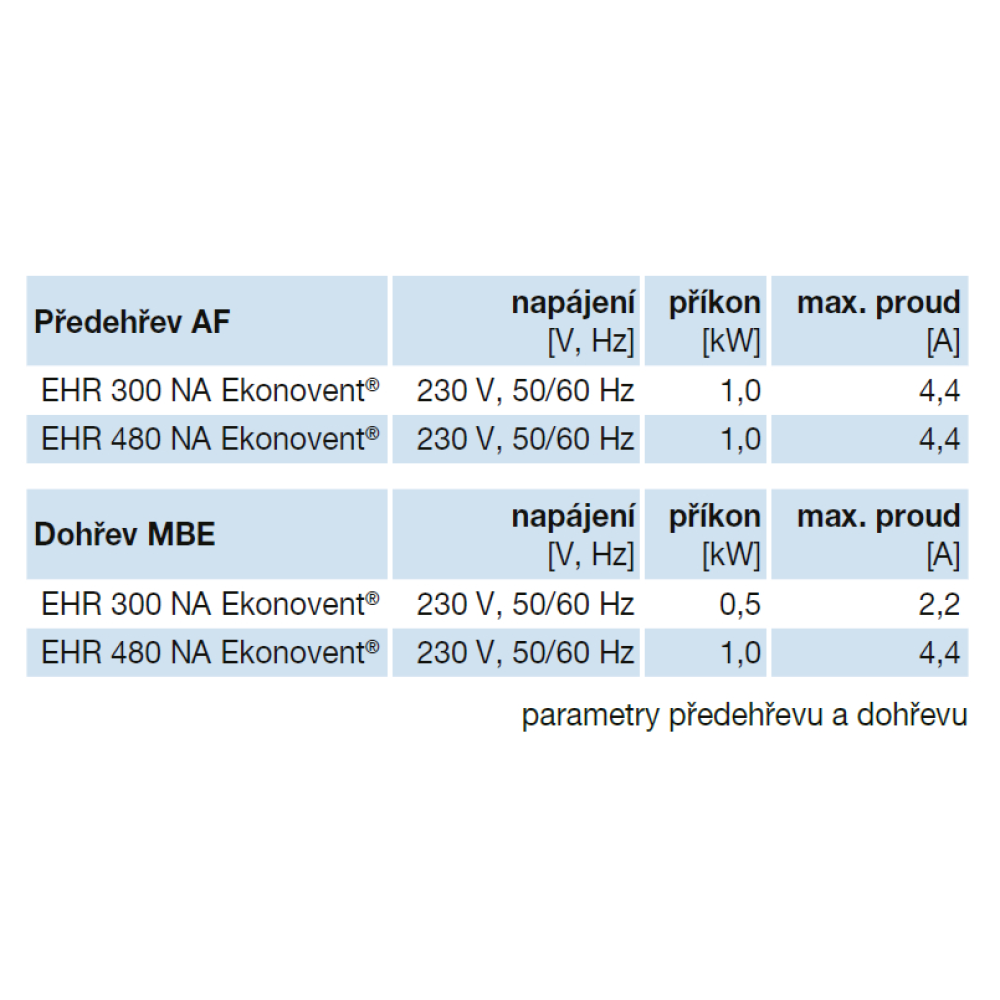

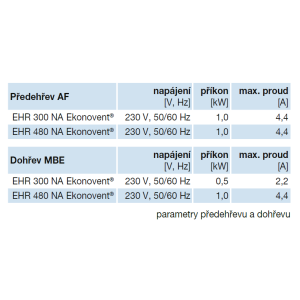

• AF integrovaná aktivní protimrazová ochrana 1 kW
• MBE externí dohřev (EHR 300 - 0,5 kW, EHR 480 - 1 kW)

Pokyny

Na přání je možno doplnit jednotku o externí (potrubní) vodní nebo elektrický ohřívač či o vodní chladič (zvláštní výbava). Před objednáním je nutné tuto možnost konzultovat.
Díky vysoké účinnosti výměníku není většinou nutný dohřev. V případě nutnosti je možné použít externí dohřev 1 kW. V oblastech, kde jsou teploty často pod -5 °C, se doporučuje na sání čerstvého vzduchu instalovat teplovodní výměník nebo integrovaný elektrický předehřev vzduchu AF o výkonu 1 kW. Po základním nastavení montážní firmou nevyžaduje jednotka žádné další nastavování. Nároky na uživatele jsou minimální. Výměna filtru se doporučuje minimálně jednou ročně. Při projekci rekuperačních jednotek a jejich použití v objektech s plynovými spotřebiči kat. B (plynové kotle a ohřívače vody s otevřenou komorou) a nebo se zařízeními s otevřeným topeništěm na pevná či kapalná paliva s odtahem spalin do komína je nutno dbát příslušných odborných norem a zákonných ustanovení.

Informace

Malá jednotka určená pro větraní bytové výstavby, dostupná ve 2 velikostech. Jednotka je určena pro trvalý provoz.

Upozornění

Rekuperační jednotka EHR 300 NA Ekonovent je součástí programu Nová zelená úsporám pod kódem SVT34618.
Rekuperační jednotka EHR 480 NA Ekonovent je součástí programu Nová zelená úsporám pod kódem SVT34619.
