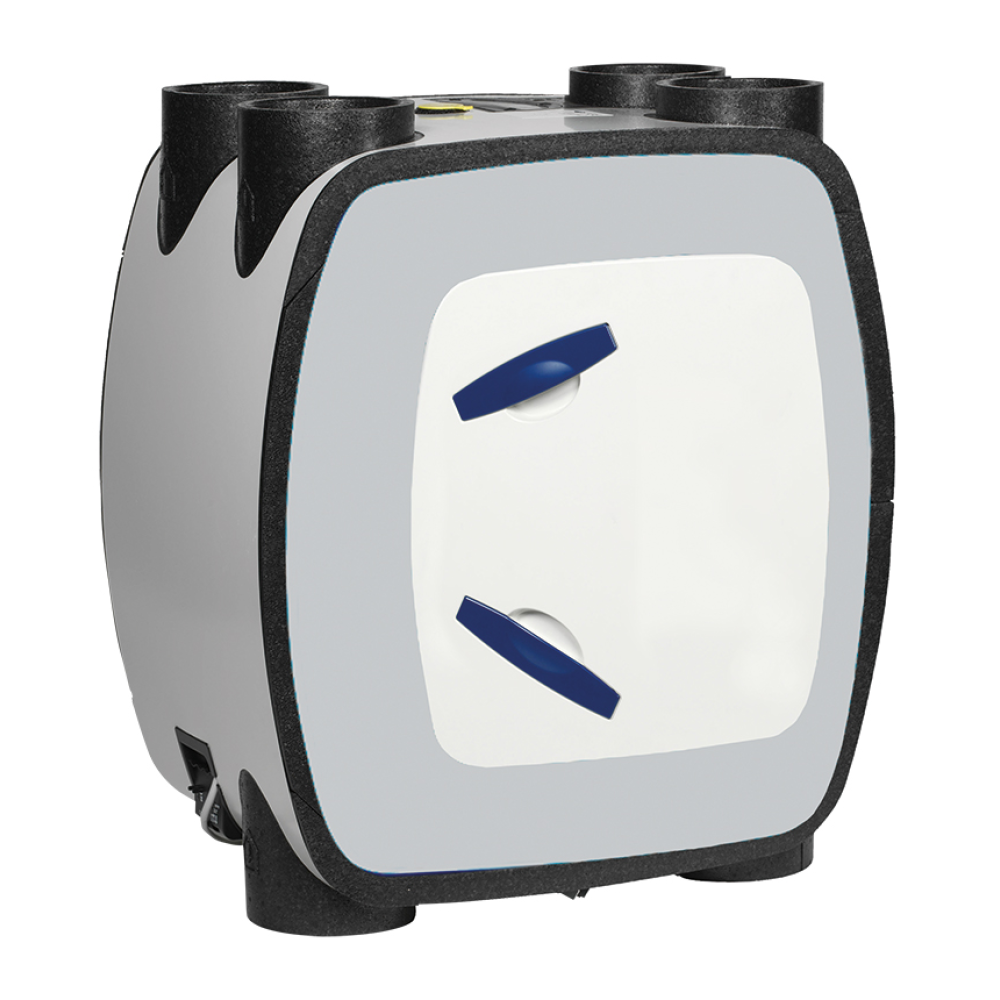

EHR 325 H Akor RF rekuperační jednotka

Skříň

Skříň je vyrobena z EPP, pro montáž na stěnu, je nutný manipulační prostor před jednotkou pro čištění a výměnu filtru. S jednotkou se dodává stěnový montážní rám z pozinkované oceli. Přípojná hrdla mají vnitřní rozměr 150 a vnější 180 mm. Hrdla jsou umístěna na vrchu a spodku jednotky. Vedle hrdla venkovního vzduchu je otvor protimrazové klapky. Kondenzát je vyveden vývodkou o průměru 40 mm, která je umístěna vespod skříně. Čelní stěna standardně modrá, na zvláštní objednávku šedá.

Ventilátory

Na výtlaku a sání je větrací jednotka vybavena radiálními ventilátory s EC motory a s dozadu zahnutými lopatkami.

Motor

Motory jsou stejnosměrné s vysokou účinností a nízkou spotřebou. Transformátor je součástí jednotky, takže přívodní napětí je běžné síťové 230 V, 50 Hz. Krytí IP31.

Rekuperace

Protiproudý deskový výměník je z polypropylenu s účinnosti v rozsahu 86 až 95 %. Výměník je přístupný po otevření předního víka jednotky. Pro letní provoz je jednotka vybavena automatickým obtokem výměníku.

Filtr

Na sání a výtlaku jsou snadno vyměnitelné deskové filtry třídy G3 (doporučeno používat bezprostředně po dokončení stavby). Přístup k výměníku je po otevření čelního víka jednotky.
Náhradní filtry:
• AFR-EHR 280/325 Akor Filtr G3, set 2 ks
• AFR-EHR 280/325 Akor Filtr G4, set 2 ks (ISO coarse 65%)
• AFR-EHR 280/325 Akor Filtr F7, set 2 ks (ISO ePM2,5 70%)

El. připojení

U verze RF je z jednotky vyvedený třížilový připojovací kabel ukončený vidlicí do zásuvky. Standard má vyvedený pětižilový kabel.

Regulace otáček

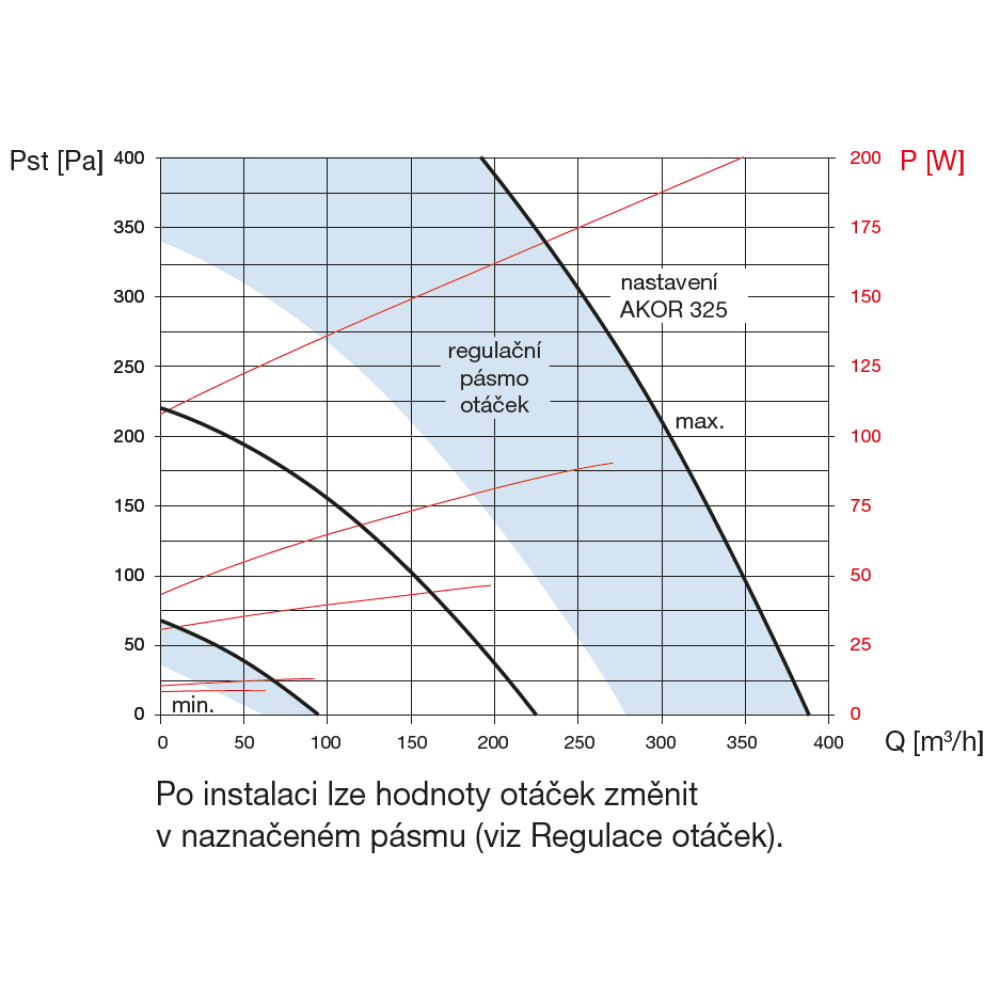

V tabulce a grafu je znázorněno tovární nastavení otáček, ty lze ale po montáži přizpůsobit dle potřeby. Jednotka je vybavena dvěma potenciometry, kterými lze nastavit hodnotu vysokých a nízkých otáček. Střední otáčky jsou pak průměrem hodnoty vysokých a nízkých otáček. Pro nejvyšší otáčky lze nastavit doběh od 10, 20 nebo 30 min, pokud je použit bezdrátový přepínač otáček typu RFT Akor, který je volitelným příslušenstvím. Přepínač pracuje na frekvenci 868 MHz s maximálním dosahem 100 m ve volném prostoru. V případě změny připojovacího kabelu na pětižilový (součást dodávky) lze zajistit ovládání přepínačem SA 1–3V (nebo obdobným). V tomto zapojení lze použít pro nezávislé spuštění nejvyšších otáček čidlo kvality vzduchu AIRSENS, pokojový termostat nebo programovatelný časový spínač DT 3R, DT 4 nebo DT 8-R, které přivedou fázové napětí ze stejné napájecí fáze na ovládací svorku (toto řešení je zákaznické a není součástí dodávky). Plná funkce mikroprocesorové regulace nastává 24 h po zapnutí a ustálení parametrů.

Regulace teploty

Jednotka je vybavena automatickým obtokem výměníku. V letním období je vzduch v jednotce veden obtokem mimo výměník, čímž dochází k úspoře energie.

Protimrazová ochrana

Jednotka je vybavena automatickou protimrazovou ochranou, která v případě nebezpečí námrazy výměníku nejdříve omezuje otáčky přívodního ventilátoru, pokud nebezpečí trvá, otevírá protimrazovou klapku, kterou se část vzduchu přivádí z okolí jednotky. Pro správnou funkci protimrazové klapky je nutná instalace jednotky v místnostech s teplotou alespoň 5 ºC.

Montáž

Montáž pouze ve svislé poloze s volným prostorem před jednotkou, aby bylo možné otevřít víko a vyjmout filtry nebo výměník pro čištění. Připojení odvodu kondenzátu se provede přes sifonový pachový uzávěr.

Varianty

• EHR 280/325 H Akor RF
• EHR 280/325 D Akor RF

Levé nebo pravé provedení se ze všech variant získá záměnou předního a zadního panelu.

Příslušenství

• ED Flex System^® kruhové rozvody
• ED Plano System^® čtyřhranné rozvody
• náhradní filtry G4, M5, F7

Pokyny

Díky vysoké účinnosti výměníku není většinou nutný dohřev. V oblastech, kde jsou teploty často pod -5 °C, se doporučuje na sání čerstvého vzduchu instalovat teplovodní výměník nebo elektrický předehřev vzduchu o odpovídajícím výkonu (např. MBE-AFP 160/0,7). Po základním nastavení montážní firmou nevyžaduje jednotka žádné další nastavování. Nároky na uživatele jsou minimální. Výměna filtru se doporučuje minimálně jednou ročně. Dále je možné instalovat vzduchový/kapalinový zemní registr ED Geoflex/ED KZ-R.

Informace

Jednotka pro větrání rodinných domů. Malá lehká kompaktní jednotka určená pro montáž na stěnu. Bezdrátový ovladač typů RFT-Akor a RFT-D Akor s časovým doběhem není součástí dodávky jednotky.

Energetická třída SEC

• SEC A standard
• SEC A+ řízení čidly kvality vzduchu
