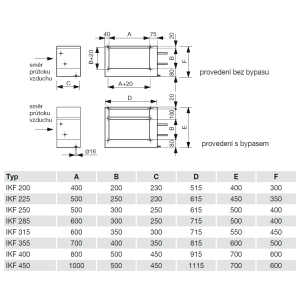

IKF 450 L freonový chladič, přímý výparník

• je určen pro čtyřhranné potrubí ve spojení s jednotkami DIRECT AIR
• plášť chladiče je z galvanizovaného plechu
• lamely jsou hliníkové na měděných trubičkách
• připojení je pájením
• chladič obsahuje eliminátor kapek
• použitelné do provozního tlaku 30 bar (3 MPa)

Instalace a provoz

• rychlost vzduchu v potrubí nesmí překročit 4 m/s, jinak je nutno po konzultaci s technickým oddělením EDV doplnit další eliminátor kapek
• přímé chladiče mohou být instalovány pouze ve vnitřním prostředí (v místě, kde je teplota trvale nad 0 °C)
• montáž výlučně v horizontální poloze
• před chladič musí být instalován filtr vzduchu (ochrana před znečištěním)
• chladič doporučujeme zařadit za ohřívač
• při montáži je nutno pamatovat na vypouštění a plnění soustavy a zajištění přístupu pro servis
• v rámci projekce je nutno chladič navrhnout s ohledem na množství vyvíjeného kondenzátu
• odvod kondenzátu s pachovým sifonem je třeba kontrolovat s ohledem na možnost vysychání a zajistit dostatečnou výšku vodního sloupce pro překonání tlakové ztráty sifonu
• pro zjištění minimálního bezpečného rozdílu hladin v sifonu lze orientačně postupovat tak, že se vezme celkový tlak ventilátoru Pt v mm vodního sloupce, tato hodnota se zvýší o cca 50 % (takto získaná hodnota představuje praktickou doporučenou hodnotu výšky vodního sloupce v sifonu, aby nemohlo dojít k překonání pachového uzávěru vyfouknutím přetlakem nebo vysáním podtlakem ventilátoru)
• procházející vzduch nesmí obsahovat pevné, vláknité, lepivé a agresivní příměsi. Také musí být bez chemických látek, které způsobují korozi použitých materiálů tj. narušují hliník, měď a zinek
• pro snížení tlakových ztrát (a tím snížení provozních nákladů) doporučujeme používat chladiče s obtokem vzduchu kolem výparníku (typ IKFxxBP)
• propojení výparníku se zdrojem je pomocí izolovaného měděného potrubí. Chladicí výkon se reguluje pomocí spínání kondenzační jednotky (provoz START-STOP)
• na základě konzultace s technickým oddělením je možno nabídnout vhodný zdroj chladu

Při objednávce musí být uvedeno, zda požadujete LEVÉ nebo PRAVÉ provedení. Provedení se rozumí podle směru vývodů při pohledu zpředu (tj. lamely výparníků jsou
blíže k vám).

Ochrana proti namrzání

Při běžném použití musíme zajistit ochranu výparníku proti namrzání. V zimě je obtok otevřen, čímž je ochlazování vstupním vzduchem omezeno. Ochrana proti namrzání je zajištěna čidlem tak, aby při poklesu teploty za chladičem pod +5 °C došlo k odpojení zdroje chladu (kondenzační jednotky). K opětovnému připojení dojde, až vzroste teplota za chladičem nad +5 °C a současně bude požadavek na chlazení z řídicího systému. Lze použít termostaty s kontaktním výstupem např. čidlo F2000, které je určeno pro snímání teploty vzduchu v potrubí za výparníkem. Čidlo má nastavitelnou teplotu v rozsahu -30 …+30 °C, krytí IP44, kontakt Umax = 250 V, Imax = 16 A.

Montáž a údržba přímých chladičů – výparníků

Přímý chladič musí být vzdálen od kondenzační jednotky méně, než je maximální povolená vzdálenost. Musí být dodrženy limity pro maximální délku přívodního vedení a maximální převýšení mezi zdrojem a výparníkem. Instalace musí být provedena na základě odborného projektu kvalifikovaného projektanta, který odpovídá za správný výběr výparníku a příslušenství. Instalaci a uvedení do provozu smí provádět pouze odborná montážní firma s oprávněním dle obecně platných předpisů. Před montáží je nutno chladící systém pečlivě zkontrolovat. Hlavně je třeba zkontrolovat, zda nejsou některé díly poškozeny, zda je v pořádku potrubí, lamely a sběrače výparníku. Propojovací měděné potrubí musí být po celé délce izolováno a to každá trubka zvlášť.

Upozornění

Chladič musí být nainstalován do potrubní trasy s prouděním vzduchu ve směru šipky na skříni chladiče, pokud je chladič namontován obráceně, kondenzát není sváděn do jímače a vytéká z chladiče ven. Pro spolehlivou funkci chladiče je nutno zajistit ochranu proti namrzání, případně regulaci výkonu (odmrazovací cyklus). V objednávce je nutno uvést požadavek na pravé nebo levé provedení.
