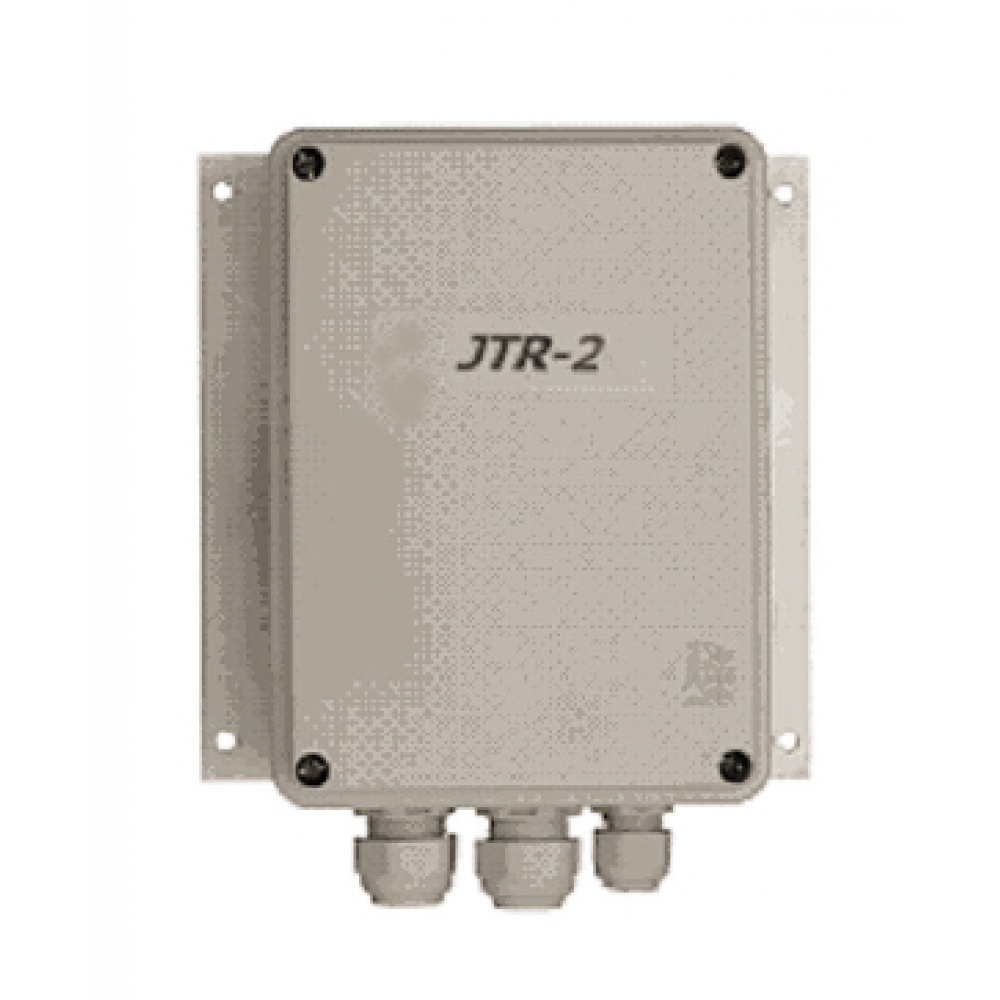

JTR-2-B triakový spínač

Informace

Triakové spínače JTR umožňují bezkontaktní spínání elektrického ohřívače. Toto řešení přináší některé výhody:

• spolehlivost polovodičových součástek – zařízení nevyžaduje žádnou obsluhu ani zvláštní údržbu
• napětí je spínáno při průchodu nulou – minimální rušení do sítě
• bezhlučný chod (v porovnání se stykači)
• plynulé řízení topného výkonu od 0 do 100% na základě ovládacího napětí 0 až 10 V

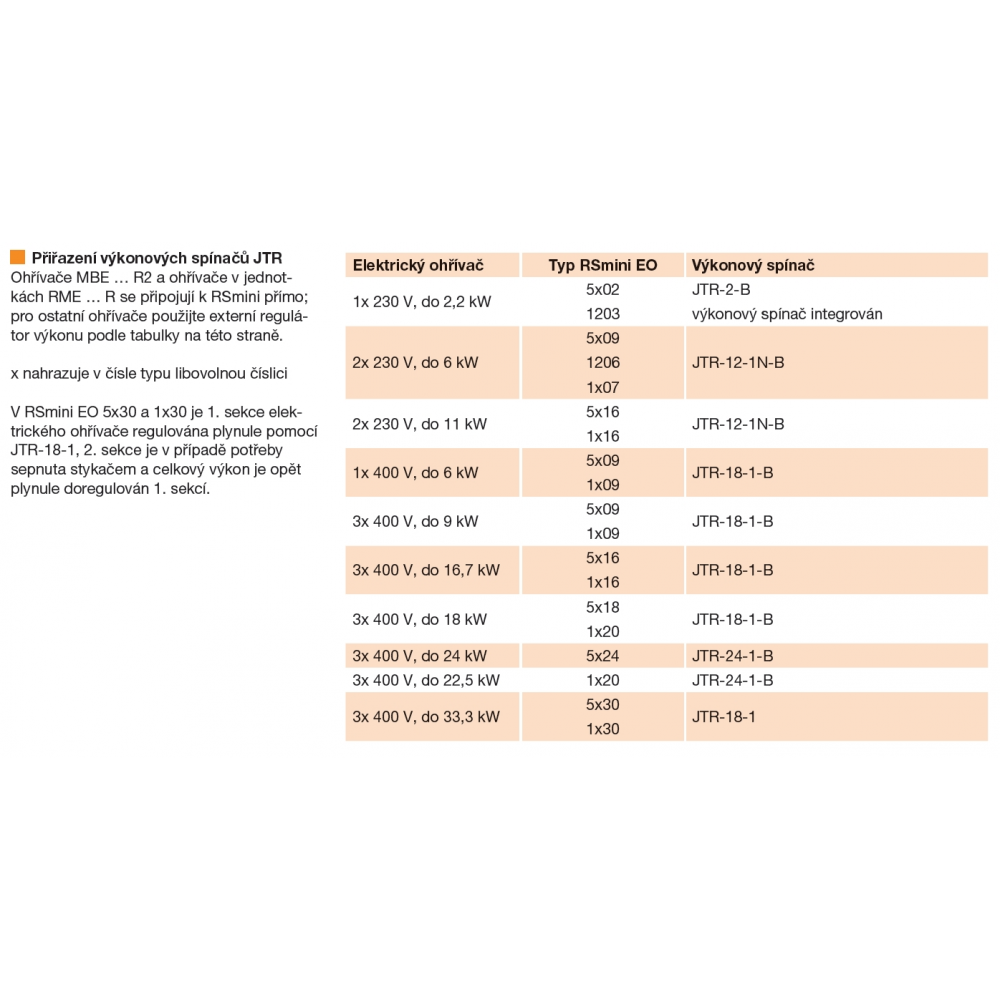

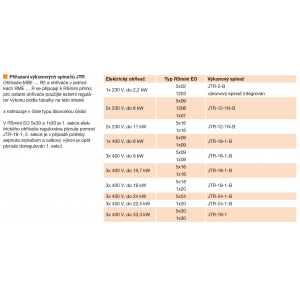

Přiřazení ohřívačů:
• JTR-2-B – 1x230 V do 2,3 kW
• JTR-12-1N-B – 1x230 V nebo 2x230 V do 6/12 kW
• JTR-12-1N-B – 1x400 V nebo 3x400 V do 12 kW
• JTR-18-1-B – 1x400 V nebo 3x400 V do 18 kW
• JTR-24-1-B – 3x400 V do 24 kW

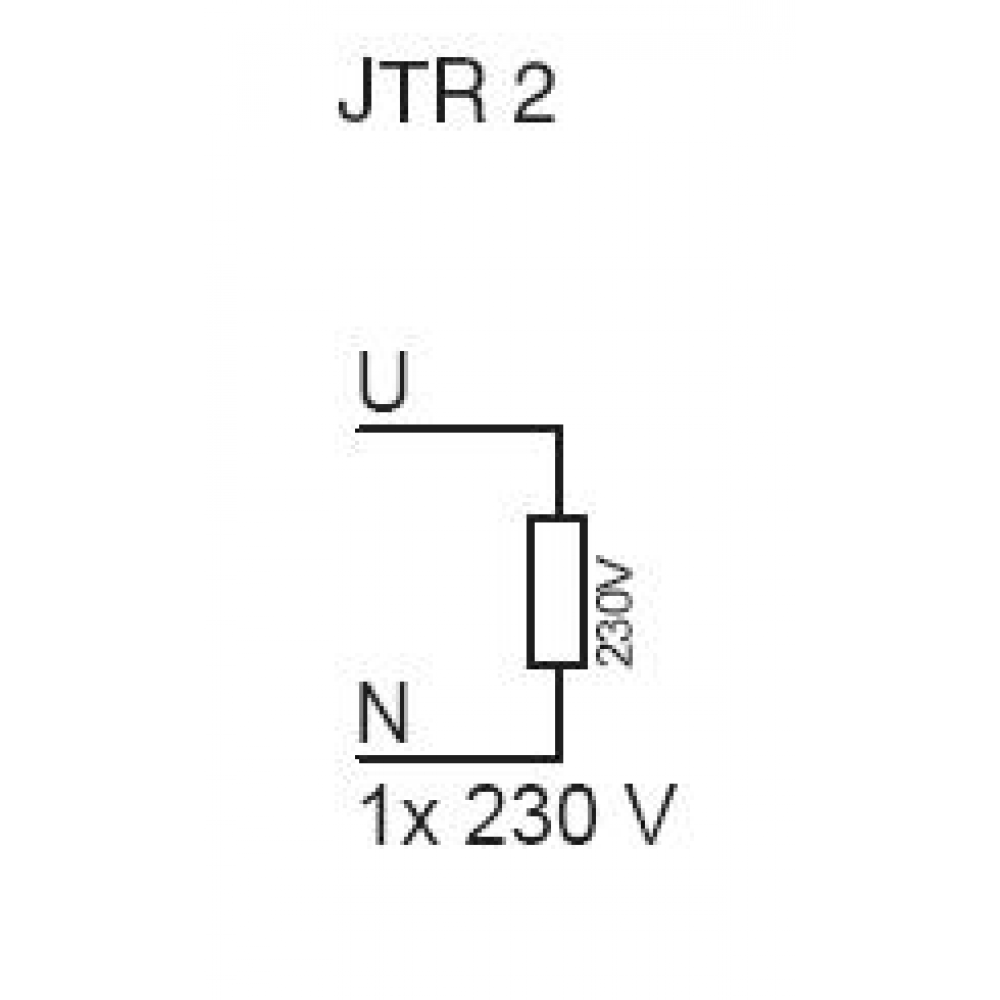

3-fázové ohřívače musí být zapojeny do trojúhelníku nebo do hvězdy (střed hvězdy nesmí být připojen ke střednímu vodiči). U ohřívačů na 3x 400 V musí být zátěž rozdělena mezi jednotlivé fáze symetricky, ve všech fázích musí tedy ohřívač odebírat stejný proud.
Jmenovitý proud triakového spínače nesmí být překročen.

• doporučený typ regulátoru: RSmini EO, UNIREG

Poznámka: JTR nejsou potřeba pro MBE … R2 a RME … R.

JTR-18-1 má stejné parametry jako JTR-18-1-B, ale jiný způsob řízení výkonu. Prodává se pouze jako příslušenství k RSmini EO 5x30 a RSmini EO 1x30.
