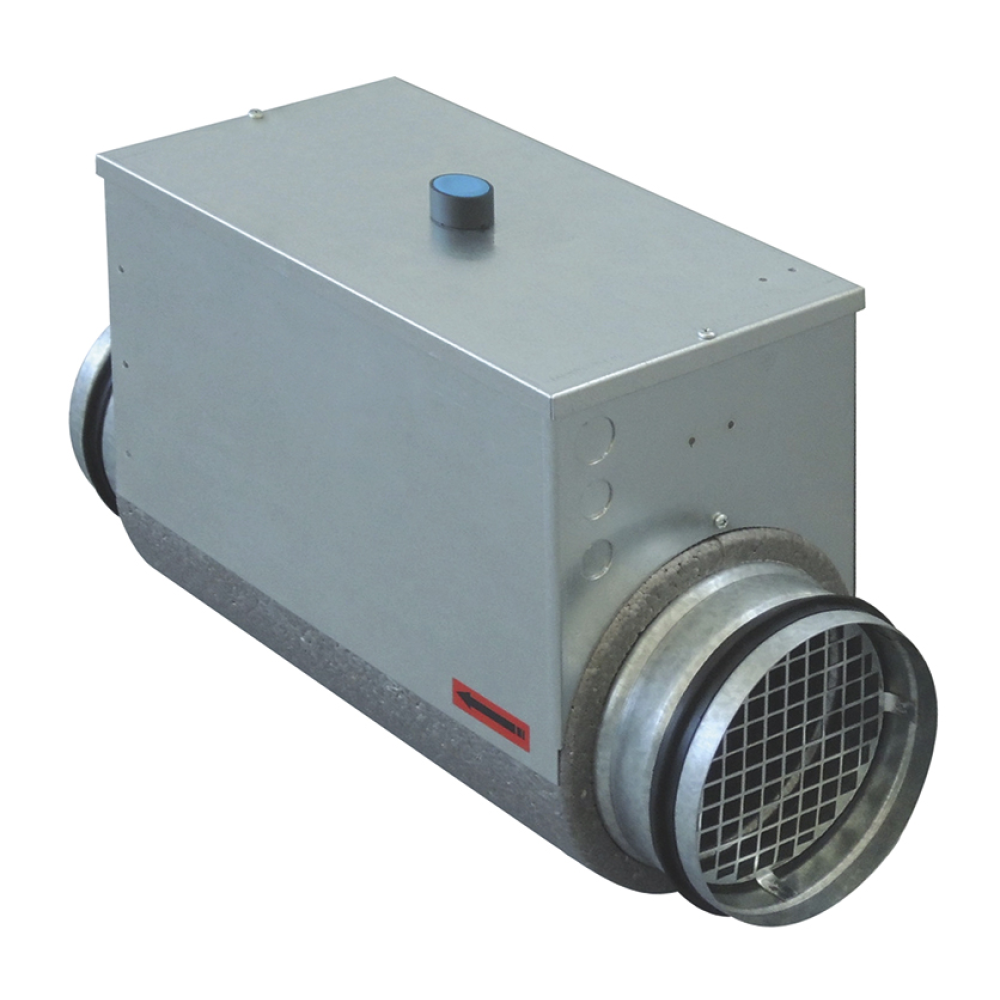

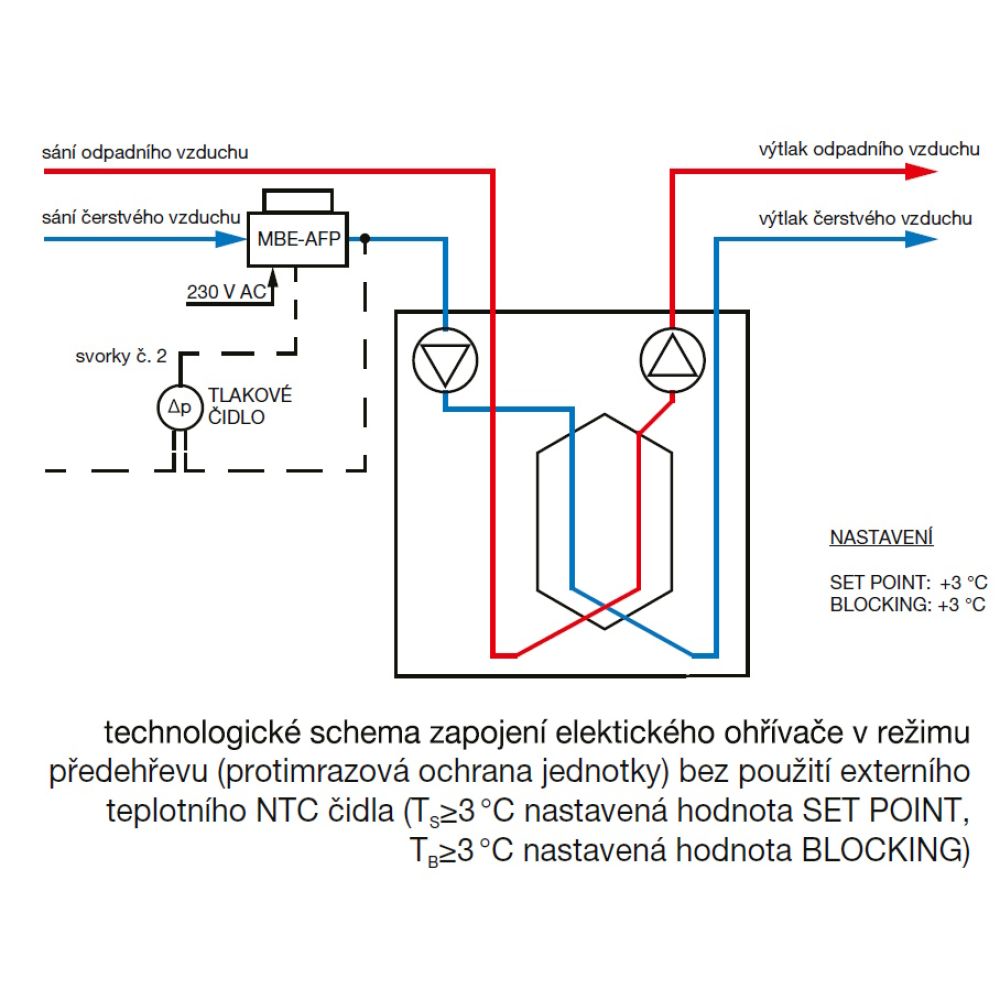

MBE-AFP 125/0,4 aktivní protimrazová ochrana

Skříň

• je standardně z galvanizovaného plechu bez izolace, na vyžádání je možno opatřit skříň izolací ze syntetické pryže nebo izolací EPP
• skříň obsahuje svorkovnici a řídící elektronickou jednotku s dvěma teplotními čidly
• určeno pro jednotky EHR 140, 280, 300, 325 a 480, DOMEO 210, IDEO 325 a 450
• topné tyče jsou z nerezové oceli
• vybavena bezpečnostní mřížkou na vstupu i výstupu

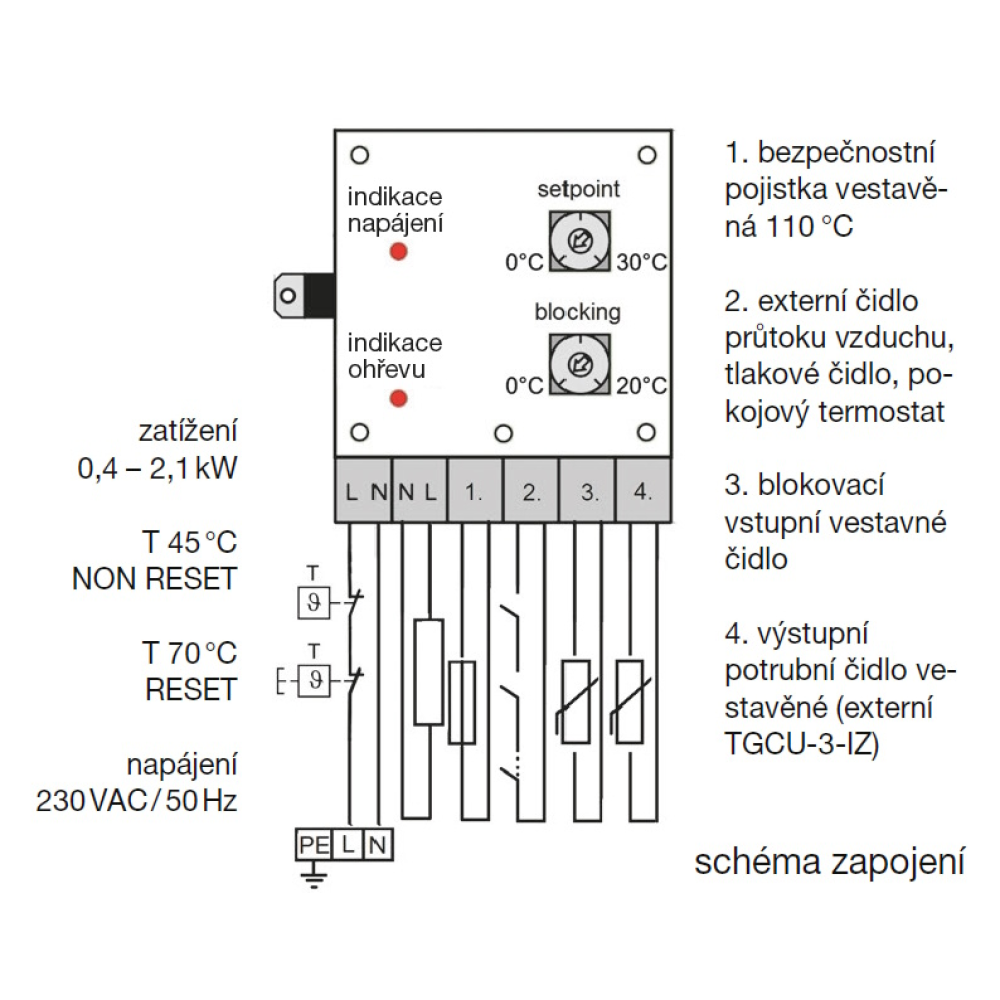

El. připojení

• 2 termostaty, provozní termostat 40 °C a bezpečnostní 70 °C, bezpečnostní pojistka 90 °C nevratná
• NTC teplotní senzor k nastavení pracovní hodnoty dle vstupní teploty, regulovatelný interním potenciometrem 0–20 °C
• NTC teplotní senzor k nastavení výstupní teploty, regulovatelný interním potenciometrem 0–30 °C
• tlačítko bezpečnostního termostatu je přístupné uvnitř svorkovnice, na přání je možno umístit na víko skříně

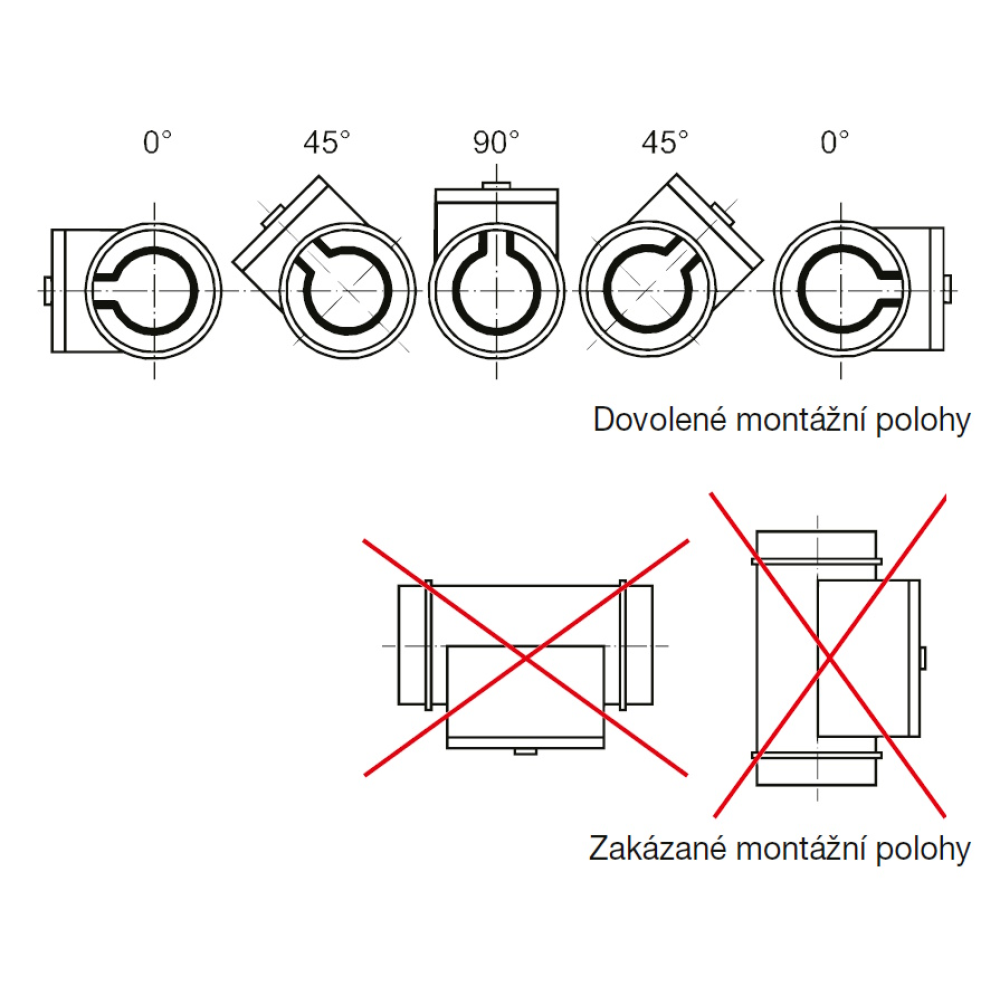

• ohřívač musí být umístěn tak aby byl zabezpečen volný přístup pro servis a údržbu
• krytí IP42

Regulace

• regulátor je napájen přímo z rozvodné sítě 230 VAC / 50 Hz
• výstupní teplota je plynule řízena 0–100%, interně lze nastavit potenciometrem 0–30 °C
• regulátor umožňuje připojení externího kanálového čidla (třída elektrické izolace II.), které snímá aktuální teplotu vzduchu za ohřívačem nebo rekuperátorem
• je možné blokovat ohřívač, když vstupní teplota dosáhne nastavené hodnoty 0–20 °C
• je možné blokovat ohřívač připojením externího čidla průtoku vzduchu, tlakového čidla, pokojového termostatu atd.

Příslušenství

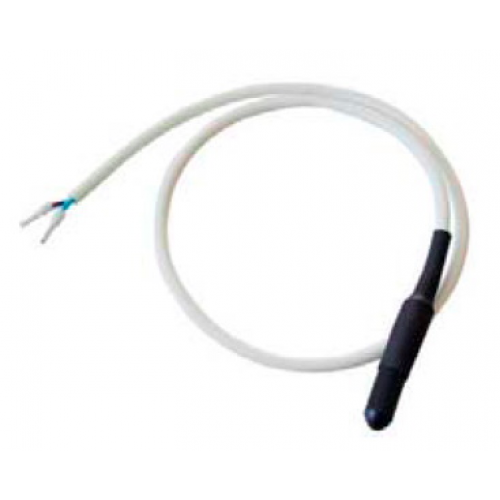

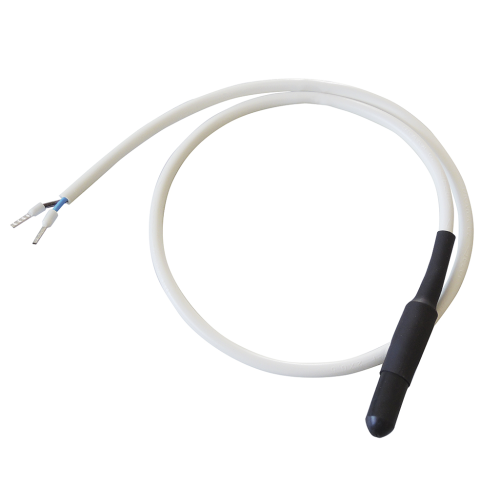

• TGCU-3-IZ – externí výstup pro teplotní čidlo – elektrická izolace třída II.

Informace

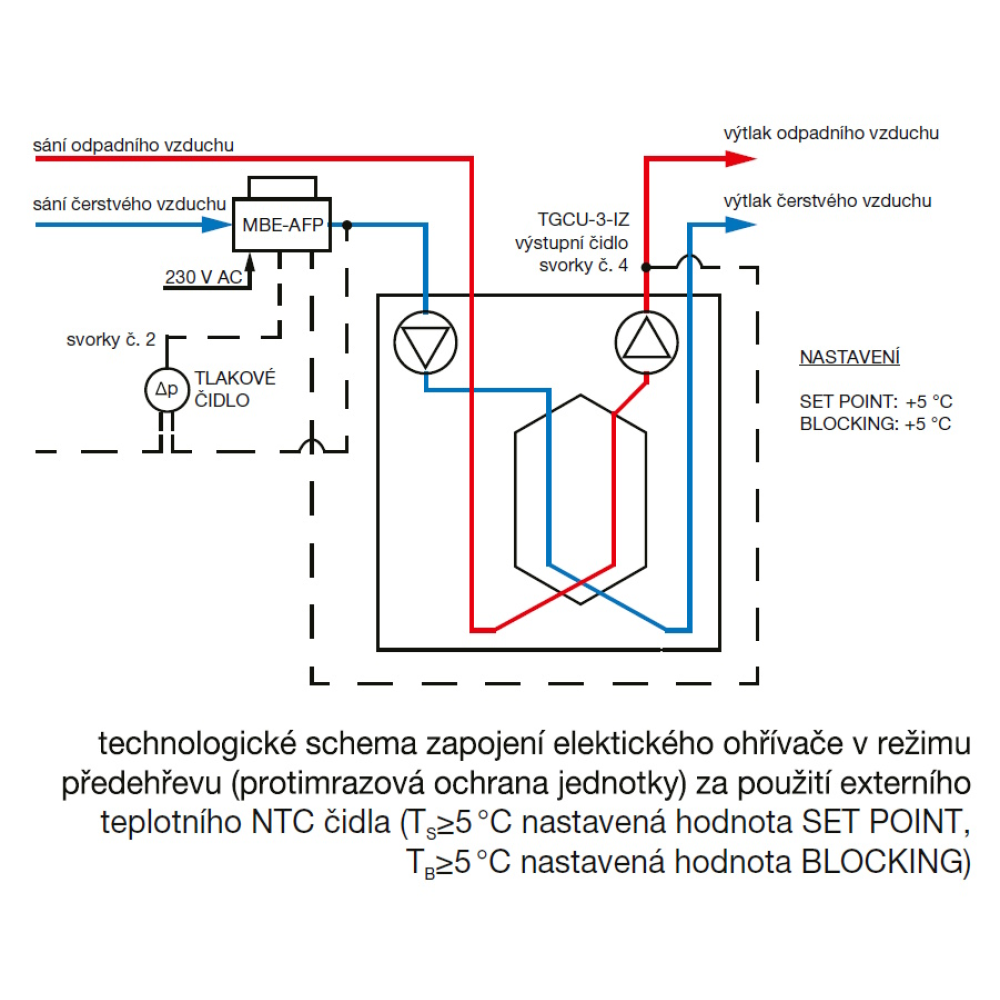

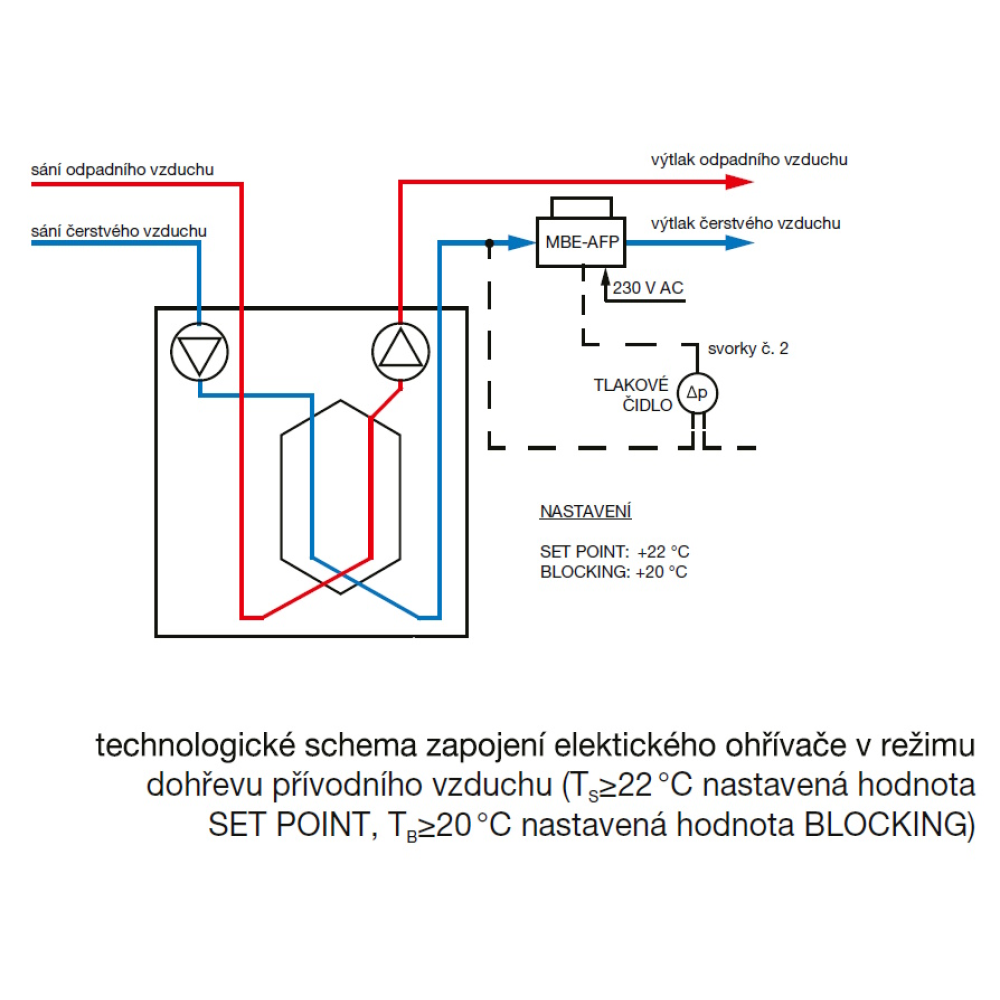

Ohřívač MBE AFP lze velmi jednoduše použít pro dohřev přívodního čerstvého vzduchu. Pokud nepostačuje nastavení výstupní teploty interním potenciometrem, je možno použít prostorový nástěnný termostat s rozpínacím kontaktem, který při dosažení prostorové teploty zablokuje provoz ohřívače. Při poklesu prostorové teploty naopak termostat provoz ohřívače odblokuje.

Upozornění

Před a za ohřívačem je nutné instalovat minimálně 0,5 m ocelového potrubí k zamezení kontaktu s hořlavými díly. Je nutné použití čidla průtoku vzduchu nebo tlakového čidla pro blokování chodu ohřívače při poklesu průtoku, resp. rychlosti proudění pod povolenou mez.

Při vypnutí VZT systému musí být pro ochlazení topných tyčí zajištěn doběh ventilátoru se zpožděním min. 2 min.
V opačném případě hrozí poškození ohřívače a ostatních zařízení.
