MRW AL 450/200 HE rekuperační výměník

Skříň

je z pozinkovaného plechu s kruhovými hrdly na čelních stranách rekuperátoru. Na bočních stranách rekuperátoru jsou demontovatelné kruhové kryty, které je možné s kruhovými hrdly dle potřeby zaměnit. Na dně rekuperátoru na odpadní větvi jsou instalovány odvody kondenzátu (odvod kondenzátu na straně vzduchu před rekuperací lze zaslepit).

Rekuperace

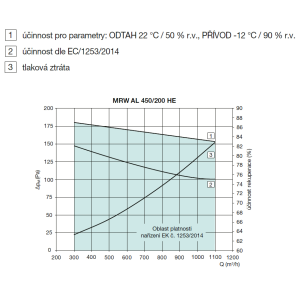

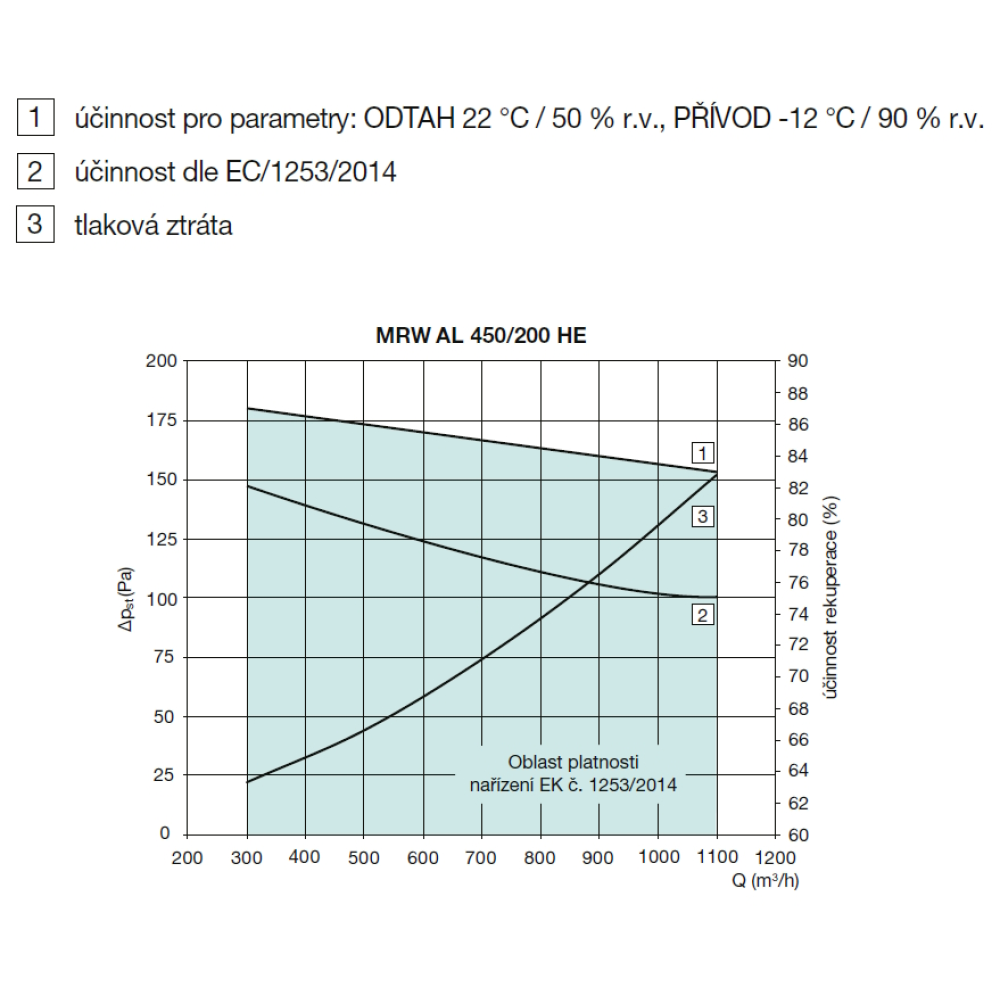

Deskový hliníkový výměník splňuje požadavky dle nařízení EK č. 1253/2014 a je vestavěný do skříně rekuperátoru. Velikosti 280, 350 a 500 lze dodat s bypassovou klapkou, která je na straně čerstvého přívodního vzduchu. Servopohon bypassové klapky není součástí dodávky.

Montáž

pouze v horizontální poloze (pod strop) se sklonem 1° k odpadnímu kanalizačnímu potrubí. Odvod kondenzátu musí být napojen přes sifon do kanalizačního potrubí. U varianty rekuperátoru s bypassovou klapkou je potřeba zajistit servisní prostor pro přístup k servopohonu bypassové klapky. Napájecí kabel servopohonu je nutné vyvést přes gumovou průchodku na vnější plášť. Jinou než horizontální polohu je nutno konzultovat s technickým oddělením společnosti Elektrodesign ventilátory s.r.o.

Varianty

• MRW-AL H / Ø D HE – rekuperační výměník bez bypassové klapky, H – typové označení, Ø D – rozměr hrdla
• MRW-AL H / Ø D BP HE – rekuperační výměník s bypassovou klapkou, H – typové označení, Ø D – rozměr hrdla

V případě varianty s bypassovou klapkou je bypass umístěn na straně přívodního vzduchu. Servopohon bypassové klapky je umístěn na odpadní straně rekuperátoru. Umístění servopohonu s bypassovou klapkou lze podle potřeby měnit. Přístup k servopohonu je přes zaslepený nevyužitý otvor pro hrdlo. Pokud je rekuperátor zakryt podhledem, je potřeba vytvořit v podhledu servisní otvor pro případný servis servopohonu bypassové klapky. Minimální rozměr servisního otvoru je na obrázku dále.

Pokyny

Výměník je odolný vůči korozi a vlhkému prostředí. Nelze ho použít do výbušného prostředí, prostředí s výpary chemikálií, rozpouštědel a agresivních látek. Pro snížení rizika zanesení výměníku nečistotami je nutné instalovat na stranu čerstvého (venkovního) vzduchu a odtahovaného (vnitřního) vzduchu vzduchové filtry.

Informace

Hliníkové rekuperační výměníky jsou vhodné pro stavebnicové systémy s ventilátory MIXVENT-TD, RM N, RK, CVB, CVAB N, CAB. Výměníky jsou univerzálně použitelné pro centrální i decentrální systémy větrání. Konstrukčně jsou vhodné zejména pro sestavné systémy do kruhového potrubí.

• nízké pořizovací náklady
• vysoká korozní odolnost pro vlhká prostředí bez agresivních látek
• snadná údržba
• nelze použít pro výbušné prostředí a výpary rozpouštědel
• teplotní odolnost -25 až +80 °C
