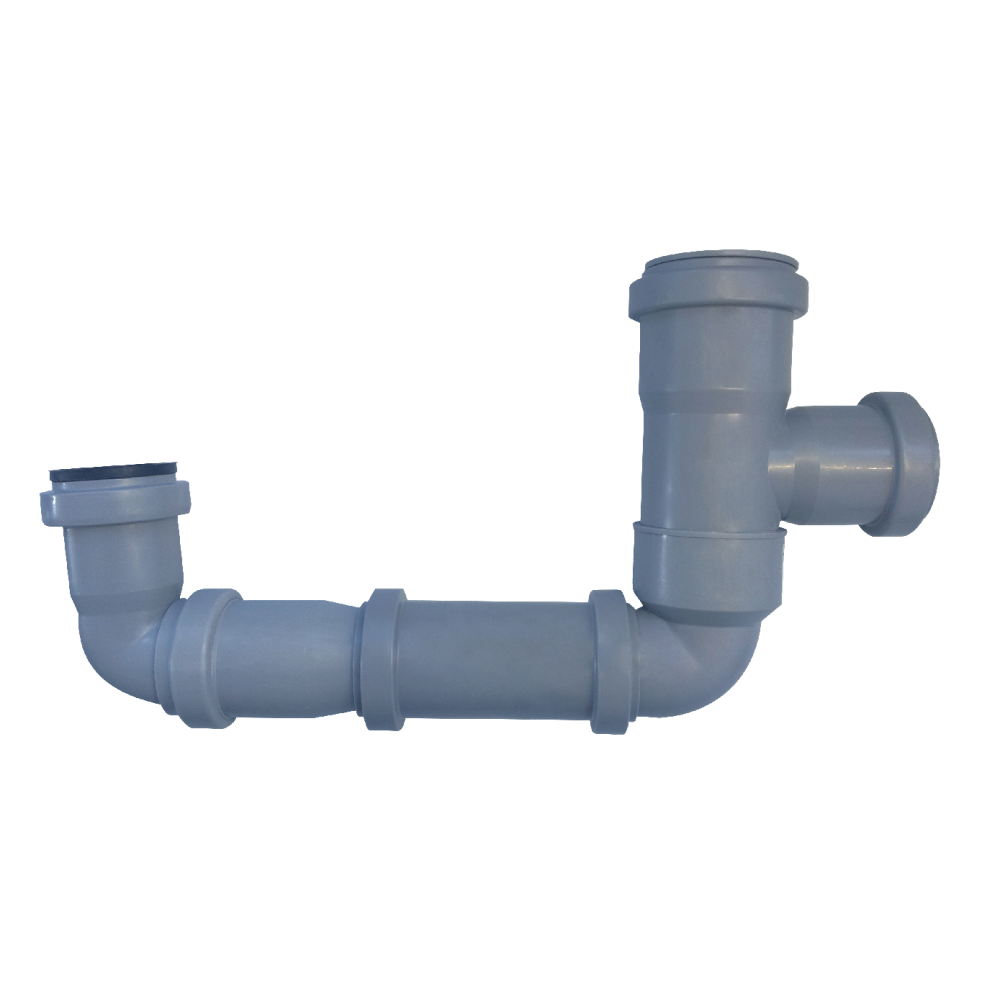

SF-P 300 sifon podtlakový s uzávěrem

Informace

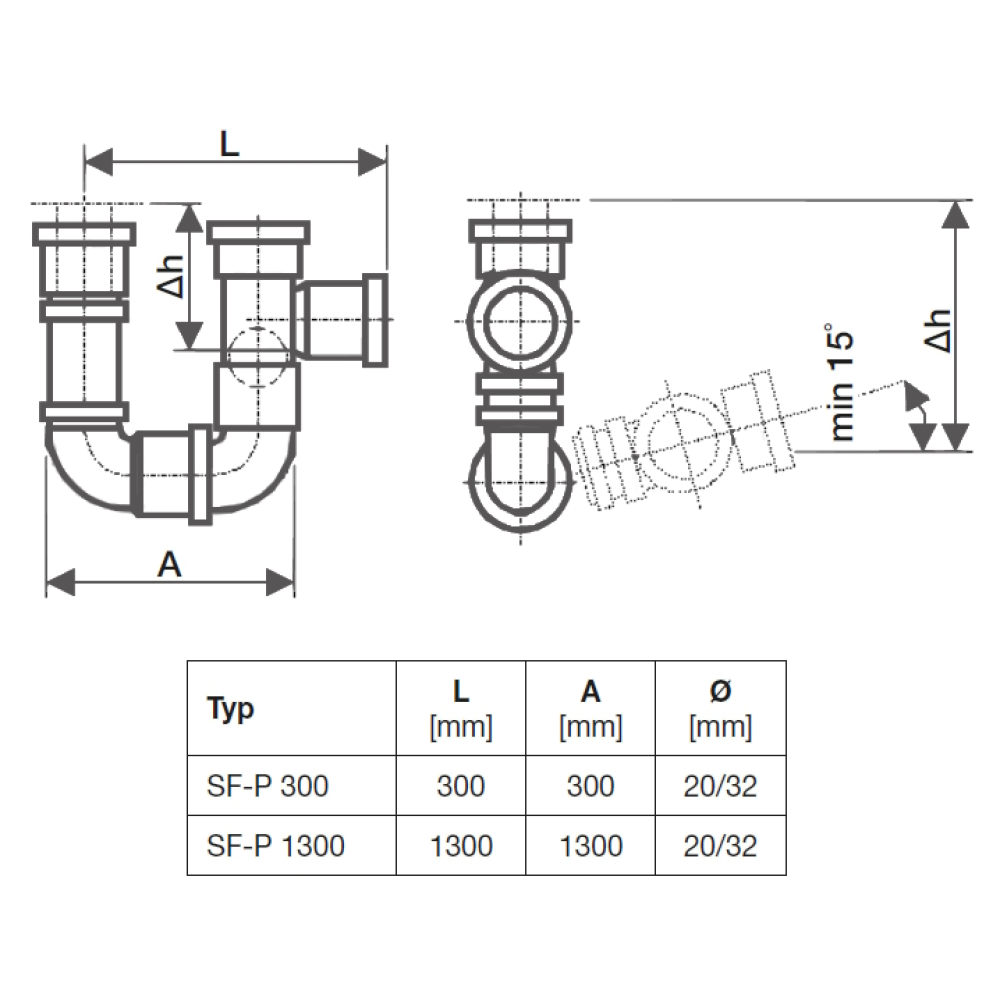

Plastový podtlakový sifon s kuličkovým uzávěrem je vhodný pro připojení odvodu kondenzátu  vzduchotechnických jednotek a dalších zařízení. Sifon je nastavitelný vysunutím jednotlivých dílů mezi sebou. Délku sifonu „A“, respektive „L“, lze prodloužit vložením prodlužovacího dílu až do 1 metru délky.

Vysunutí sifonu Δh se určí dle hodnoty podtlaku v jednotce ze vztahu:

Δh = Δp / 10 + 10 [mm],

kde Δp je absolutní hodnota rozdílu tlaku v daném místě jednotky při maximálním provozním stavu za atmosférického tlaku.

Pro stanovení tlakových rozdílů Δp se uvažuje zanesení filtrů na dvojnásobnou hodnotu tlakové ztráty oproti hodnotě při čistých filtrech.
