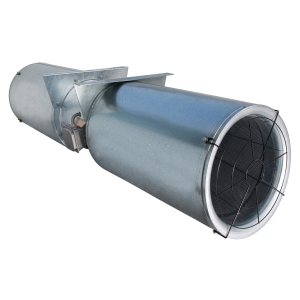

TJFT / TJFU Axialventilatoren

Schrank

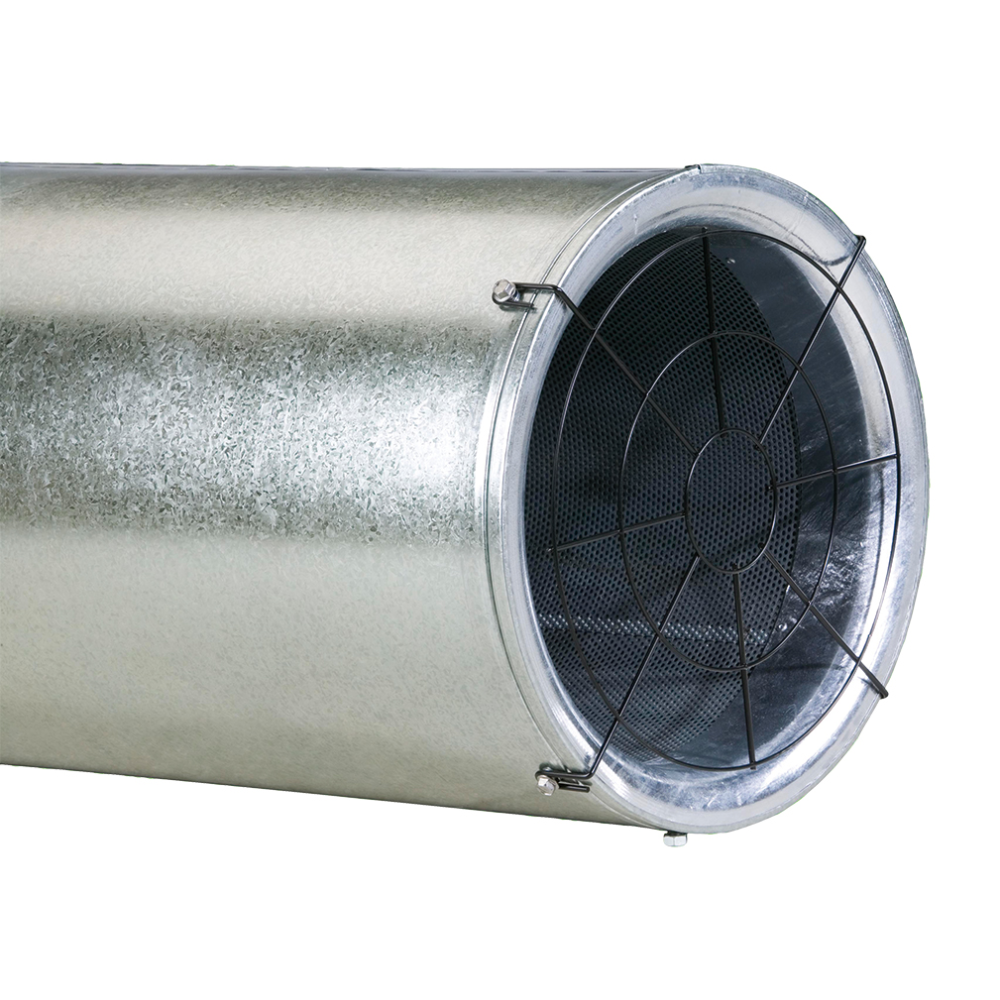

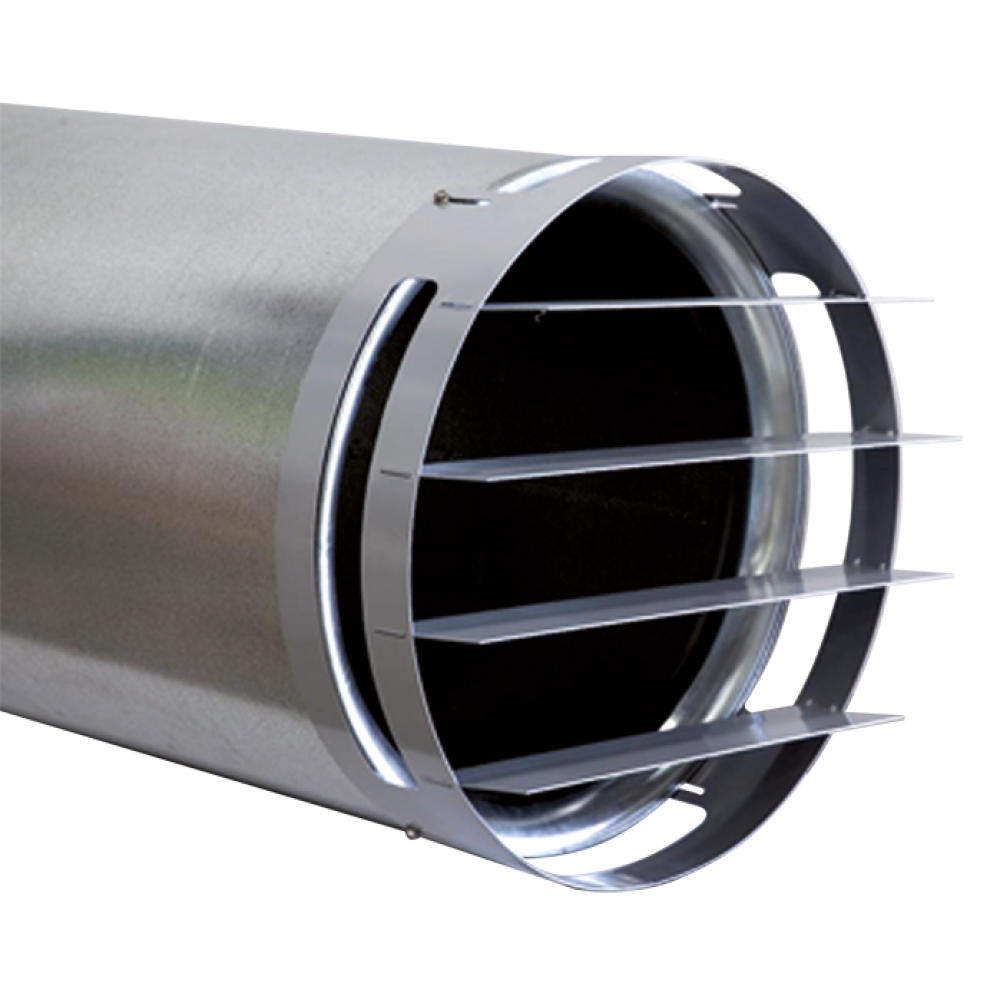

ist aus Stahlblech geschweißt, mit Flanschen an das Rundrohr. Das Gehäuse enthält 2 Schalldämpfer und 2 Befestigungswinkel. Auf beiden Seiten befindet sich ein Gitter, um das Eindringen von Fremdkörpern zu verhindern. Alles ist mit einem Korrosionsschutz versehen. Optional lackierte Oberfläche in jedem RAL-Farbton. Bei den Größen 450-630 ist die Lieferung in Ventilator und Schalldämpfer (bauseitige Montage) unterteilt.

Laufrad

ist aus einer Al-Legierung gefertigt. Das Laufrad ist statisch und dynamisch ausgewuchtet.

Motor

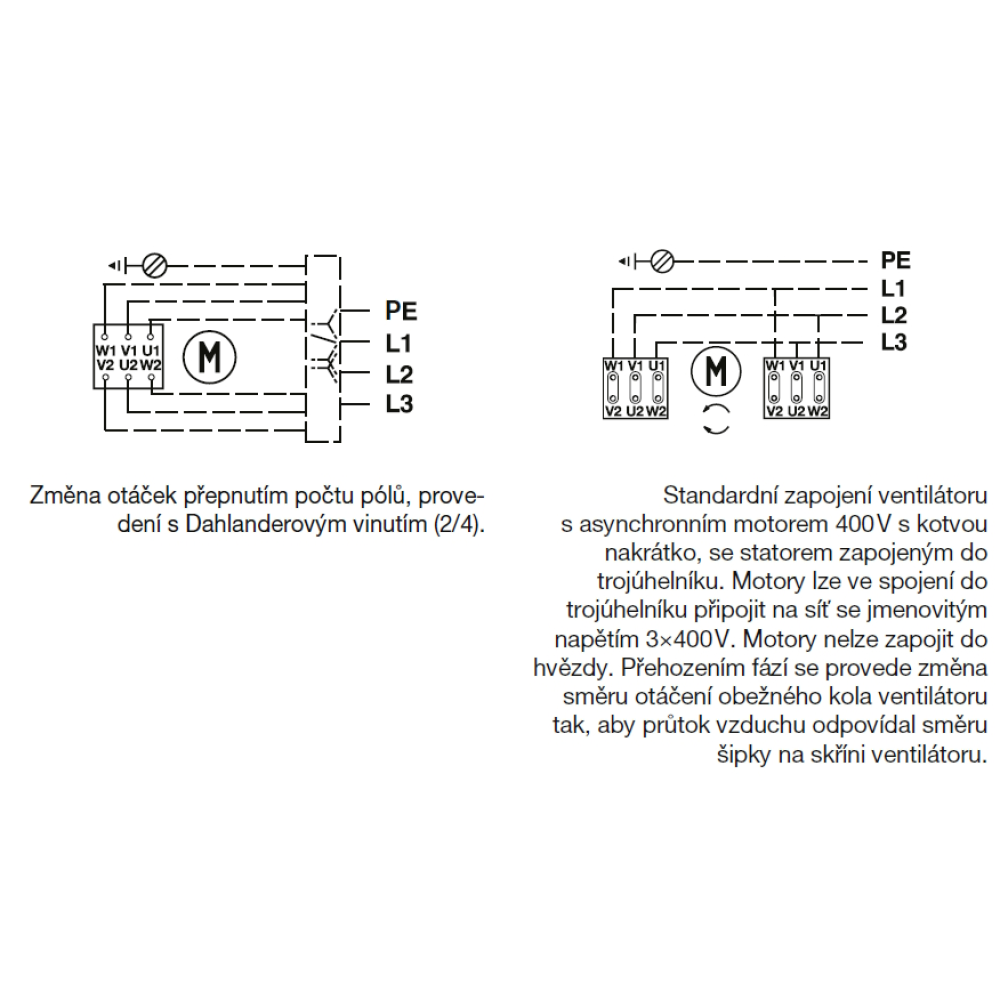

ist asynchron mit kurzem Anker, ein- oder zweistufige Ausführung. Schutzart IP55, Isolationsklasse F. Betriebsumgebungstemperatur -20 bis +40 °C.

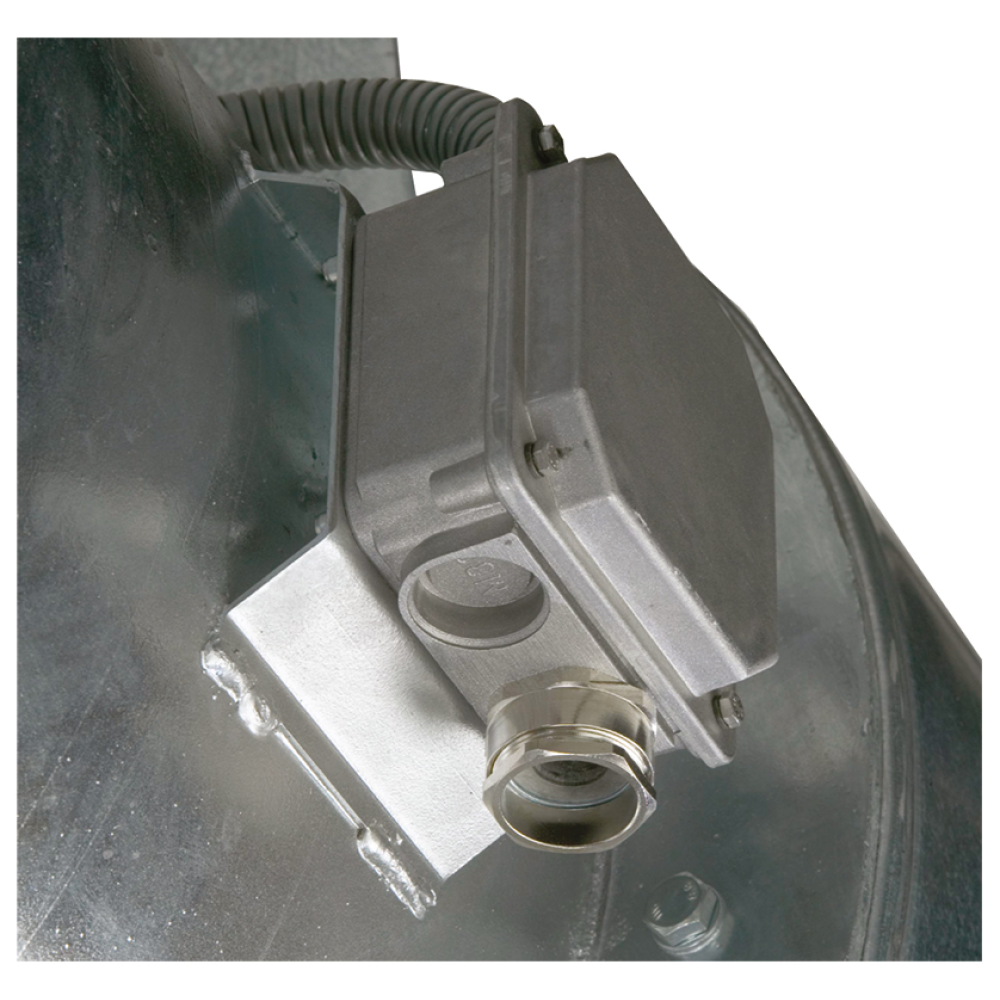

Klemmen

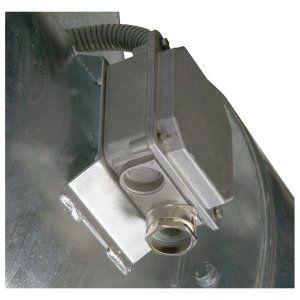

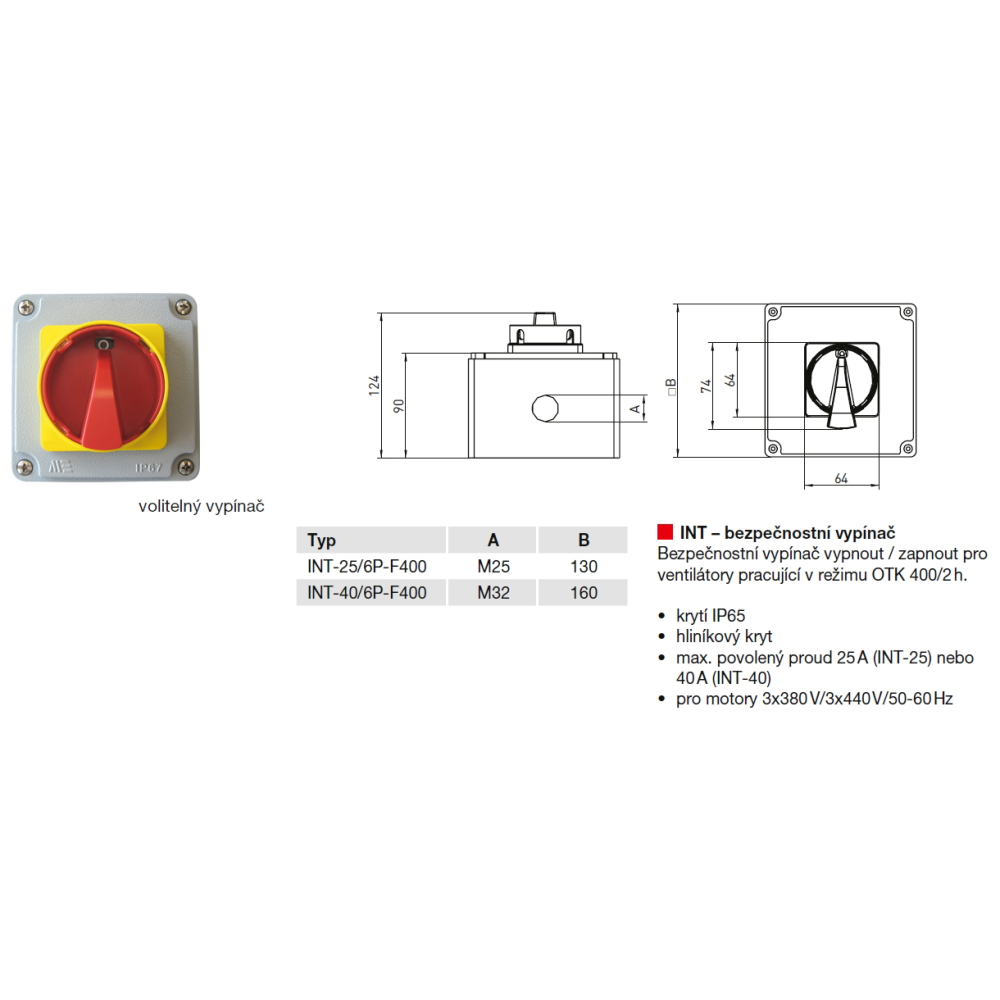

ist auf dem Gehäuse montiert. Auf Wunsch kann die Klemmleiste durch einen Schalter mit Schutzart IP65 ersetzt werden.

Drehzahlregelung

ist in der Standardausführung nicht möglich.

Durchflussrichtung

ist vom Laufrad zum Motor, die Richtung ist durch einen Pfeil auf dem Gehäuse gekennzeichnet. Bei der Type TJFT ist eine Umkehrung gemäß der mitgelieferten Dokumentation möglich. Der Typ TJFU ist unidirektional.

Einbau

Ventilator mit horizontaler Motorachse, andere Ventilatormontage nach Vereinbarung mit dem Hersteller. Jeder Ventilator wird mit 2 Montagewinkeln geliefert. Der Mindestabstand zu Bauwerken beträgt saugseitig das Doppelte des Durchmessers und druckseitig 2 m. Ab Baugröße 400 werden die Ventilatoren demontiert geliefert (Ventilator, 2× Dämpfer).

Geräusch

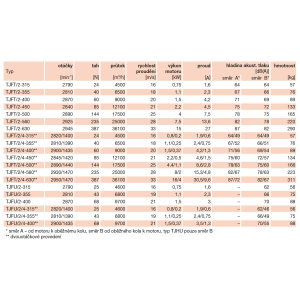

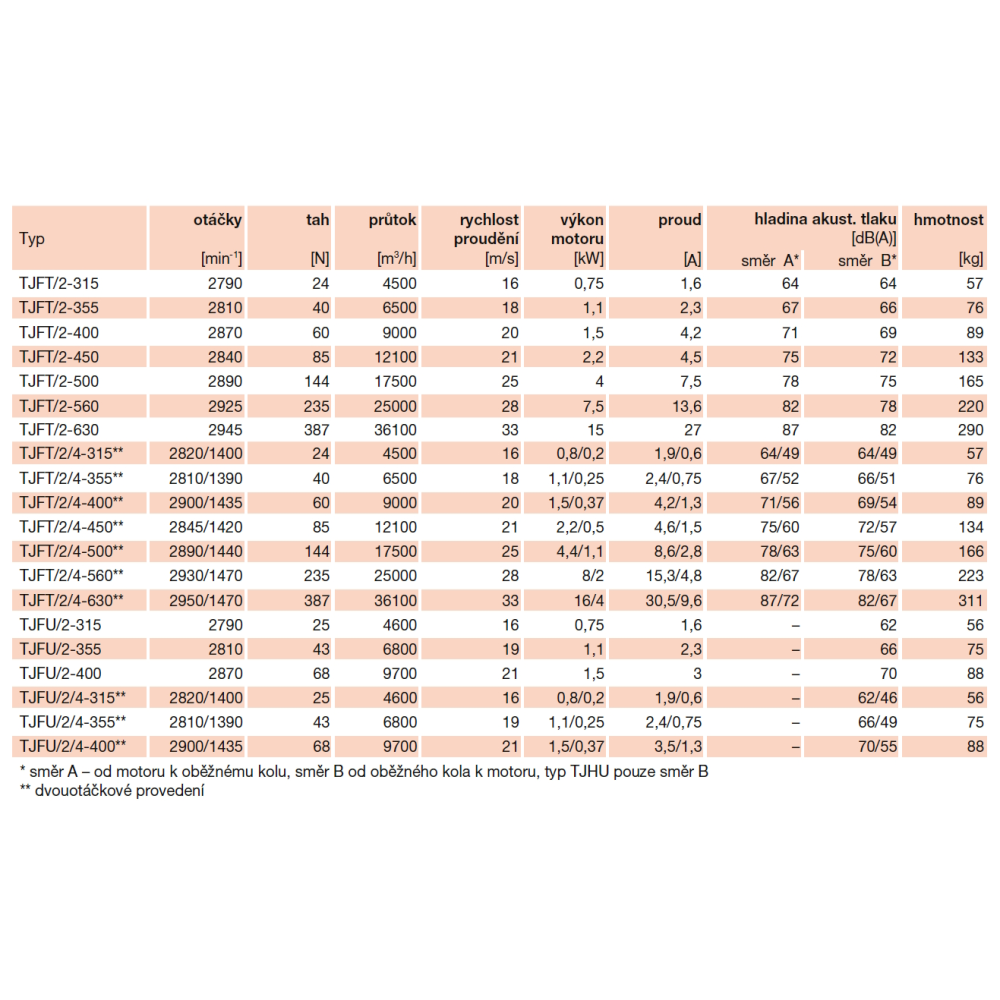

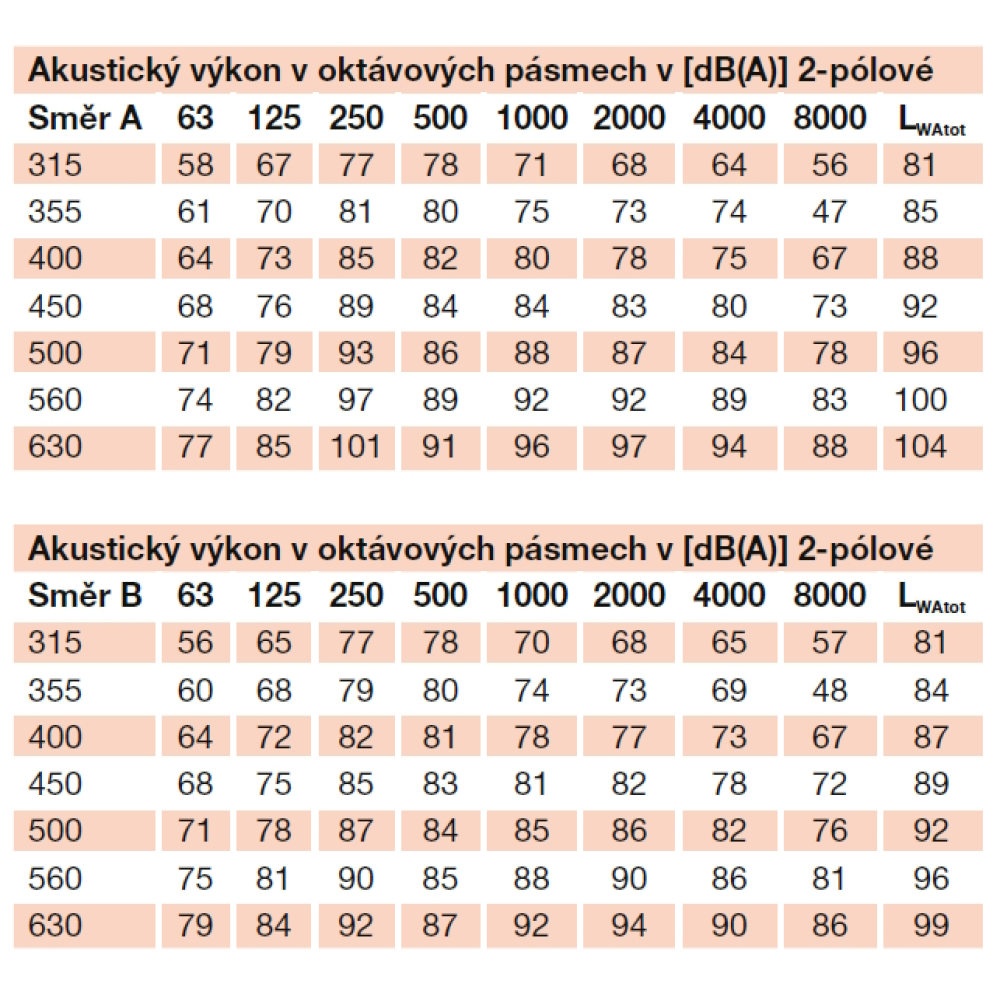

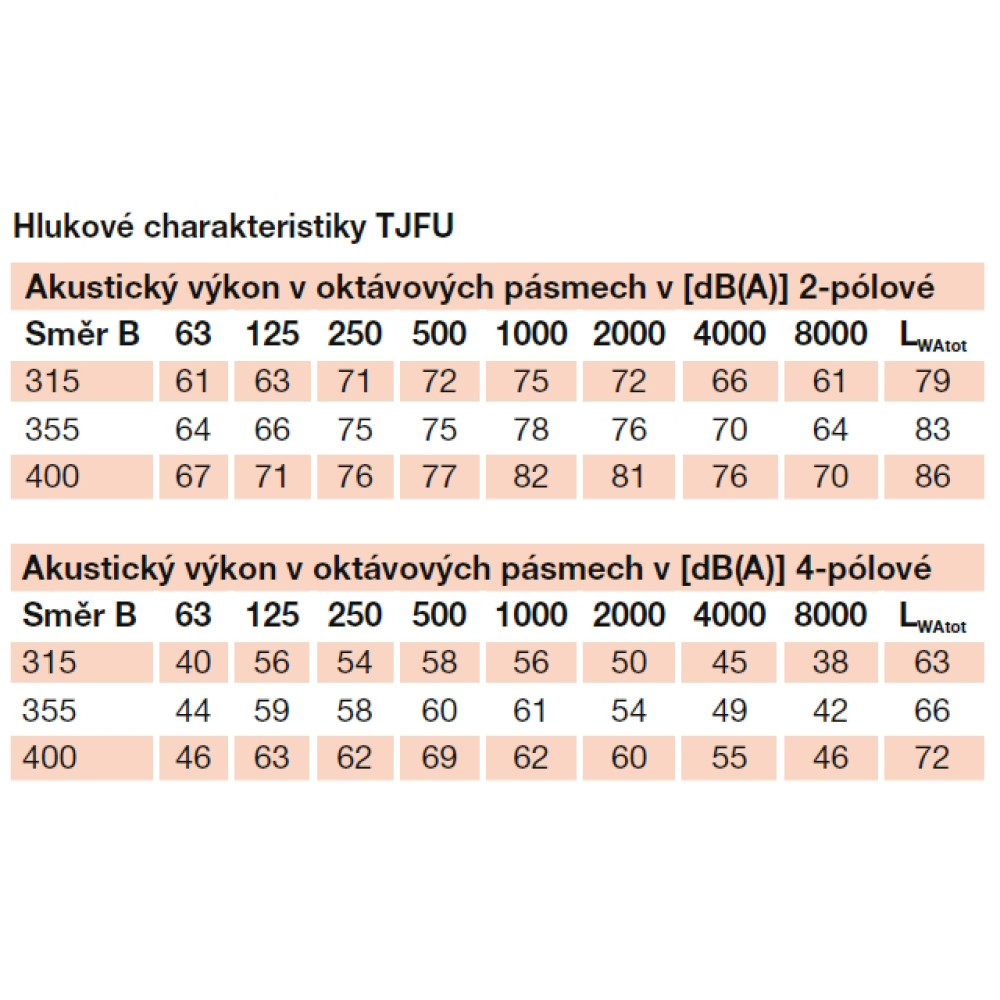

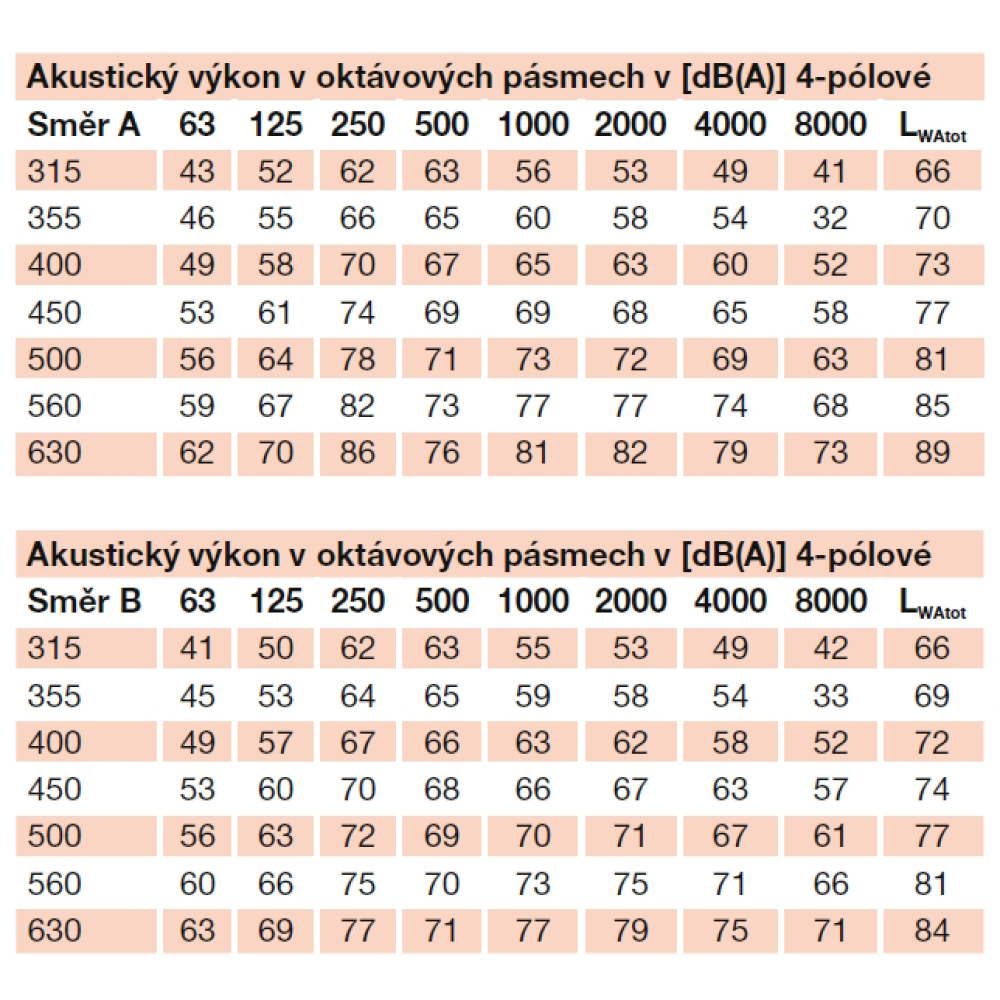

Die Geräuschemission des Ventilators ist in den Tabellen angegeben. Schalldruck gemessen in 3 m Entfernung im freien Feld.

Hinweise

Die Ventilatoren sind für die Belüftung von Tiefgaragen, mehrstöckigen Garagen und Tunneln geeignet.
