Funkce
Box slouží pro autonomní regulaci přívodu i odvodu vzduchu do větraného prostoru v centrálních ventilačních systémech.
Konstrukce
V pozinkované skříni se snímatelným revizním víkem jsou umístěny dva regulátory průtoku pro přívod a odvod vzduchu do větraného prostoru. Pro připojení na kruhové potrubí je box vybaven čtyřmi kruhovými hrdly, která jsou opatřena břitovým těsněním. Klapka umístěná v boxu má v uzavřeném stavu těsnost třídy 2 dle EN1751. Ovládací servopohony jsou opatřeny termo-anemometrickým snímačem průtoku vzduchu. Skříň boxu opatřena upínacími profily se čtyřmi oválnými otvory pro potřeby montáže na stěnu nebo strop.
Elektro
Napájecí napětí 1× 230 V / 50 Hz. Box je vybaven napájecí jednotkou 230 V / 24 V s připojovacím kabelem ukončeným zástrčkou na 230 V. Vestavěné regulátory průtoku jsou kompletně propojeny uvnitř boxu s napájecí jednotkou. Průtok vzduchu boxem lze regulovat analogovým signálem 0…10 V z dálkového ovladače nebo externím čidlem vlhkosti, CO2 nebo VOC s výstupním signálem 0…10 V, které může být přímo propojeno do napájecí jednotky boxu (napájení čidel možné buď 24 V nebo 230 V). Regulované množství vzduchu v přívodní větvi boxu je stejné jako v odvodní větvi boxu (VPŘÍVOD = VODVOD). Stupeň krytí boxu IP20.
Montáž
Montáž na stěnu nebo pod strop se směry proudu vzduchu vodorovně nebo svisle. Box je možné namontovat i do nábytkové skříňky šíře 600 mm. Nutné dodržet směry proudění vzduchu, které jsou na víku boxu vyobrazeny šipkami. Únosnost kotev pro montáž na stěnu nebo strop musí odpovídat hmotnosti boxu. Je nutné zajistit dostatečný přístup pro možnost sejmutí servisního víka boxu (tzn. v případě umístění v podhledu musí být podhled opatřen revizním otvorem pro snadný přístup k reviznímu víku boxu).

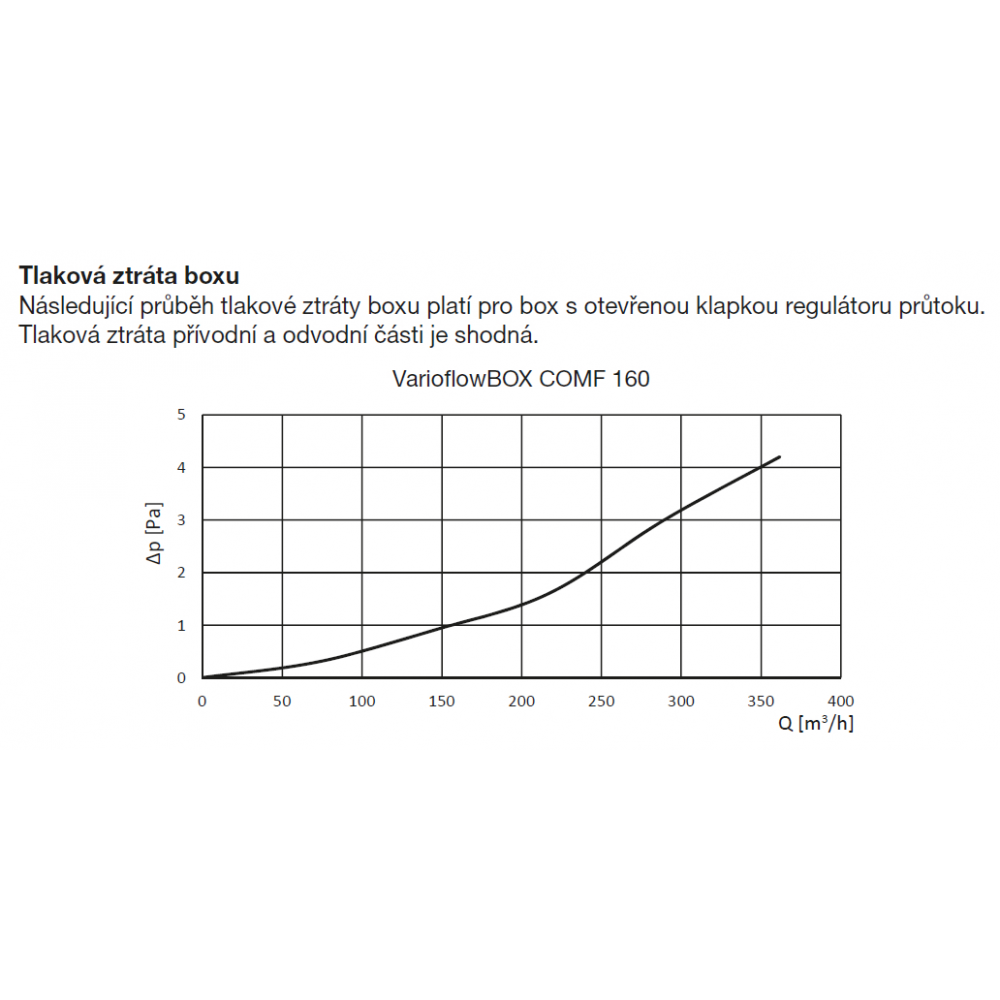

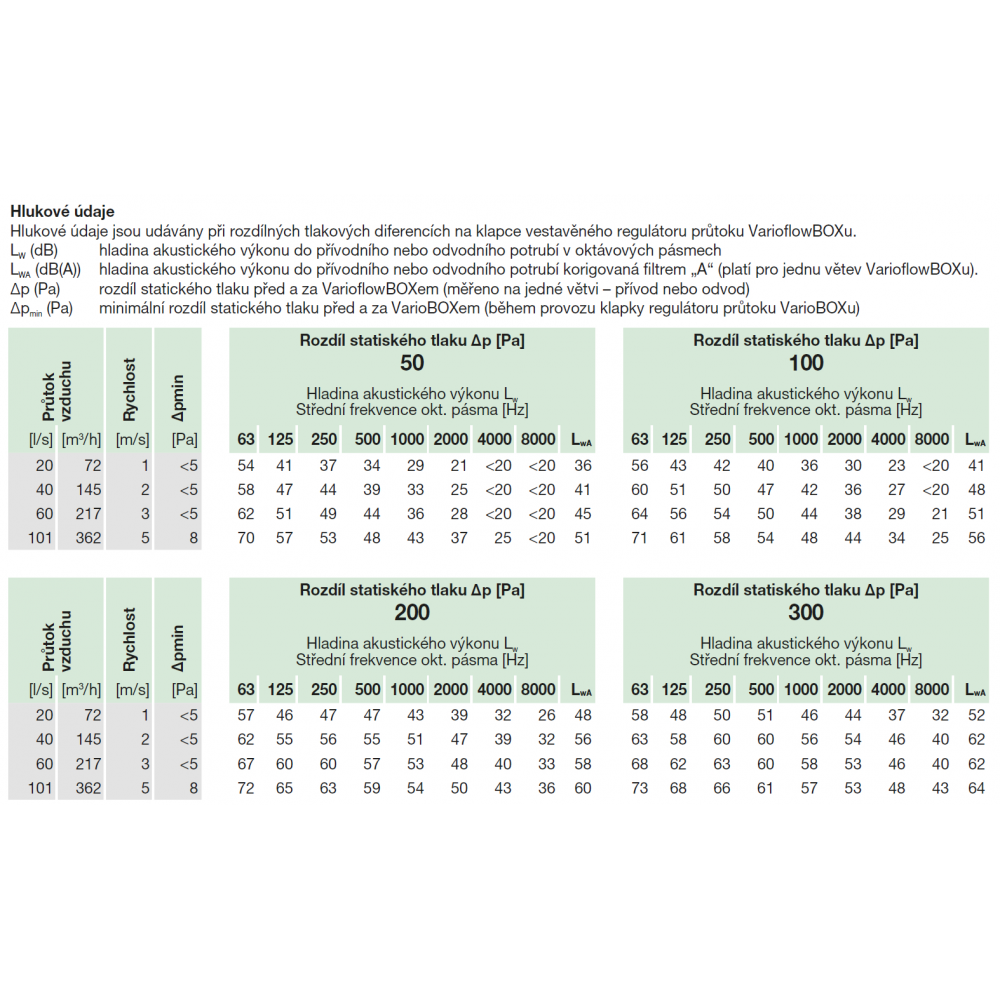

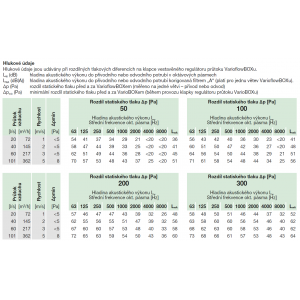

Provozní podmínky
Maximální rychlost proudícího vzduchu je 5 m/s. Max. možný rozdíl tlaků před a za klapkou je 900 Pa. Rozsah teplot dopravovaného vzduchu od 0° C do +50° C. Max. relativní vlhkost proudícího vzduchu do 95 % r.v. (musí být zabráněno vzniku kondenzace na povrchu boxu nebo na vnitřních komponentech boxu). Vzduch proudící boxem musí být bez lepivých a abrazivních příměsí, aby nedocházelo k zanášení čidla snímače rychlosti proudění a regulační klapky.
